變頻器(Variable-frequencyDrive，VFD)通過改變電機工作電源頻率的方式從而使交流電動機的電力設備得到控制，主要應用的是微電子技術和變頻技術。變頻器的主要組成部分是逆變、驅動單元、檢測單元、整流、制動單元、微處理單元和濾波。根據電機的實際需求提供所需的實際電源電壓，從而達到調速、節能的目的，此外，逆變器還具有多種保護功能，如過載、過壓、過流保護等。隨著工業自動化的不斷改進，逆變器也得到了廣泛的應用。




　　

　　

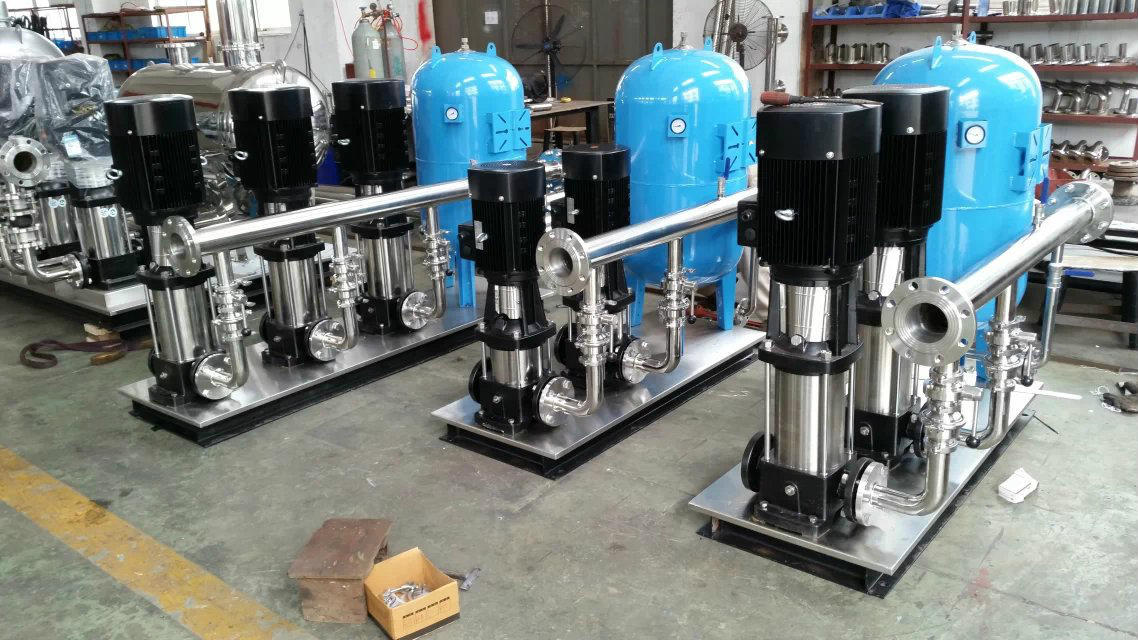

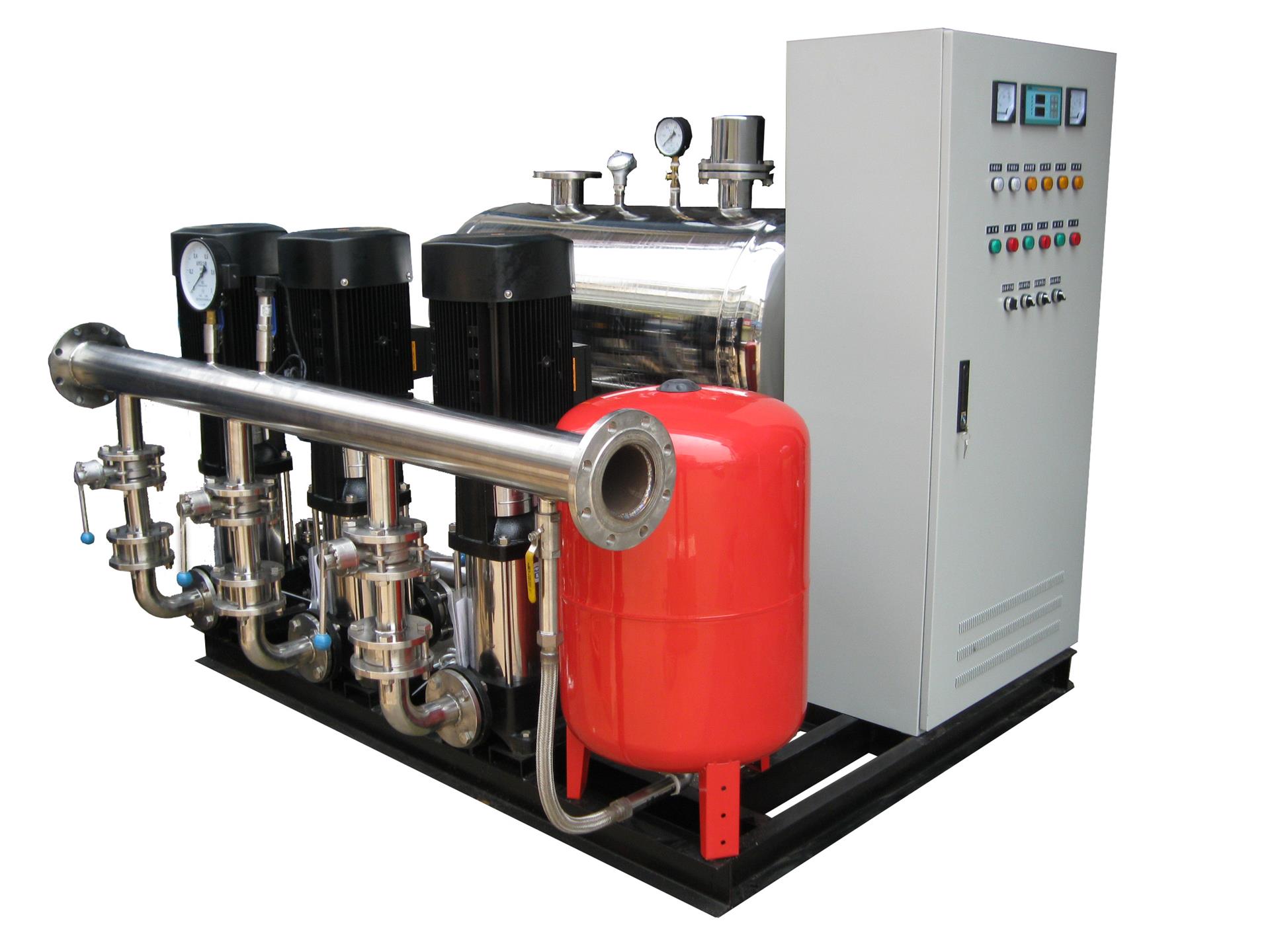

　　變頻水泵由變頻電機調節，以適應不同工況下的頻繁換檔。當速度增加時，泵壓力增加。根據需要調整。如果未調整，則電位計與遠程壓力表串聯或并聯。

　　

　　變頻器有兩種調節泵壓的條件。當然，有兩種調整方法。請根據實際情況調整。

　　

　　1、PID模式，即閉環控制模式，壓力變送器安裝在管道上，壓力信號轉換為4-20mA信號輸入變頻器。變頻器將當前壓力與內部設定壓力進行比較，以自動改變輸出頻率。，控制泵加速或減速，以保持管道內的恒定壓力。

　　

　　在此模式下，需要調整變頻器的內部參考。

　　

　　2、正常模式，也就是說不是恒壓供水模式。泵速也是出口壓力的變化。

　　

　　在此模式下，只需調整逆變器的輸出頻率即可。




　　

　　

　　參數組-擴展應用參數E---E-14：遠程壓力表范圍：0.001~20.000MPa

　　

　　如果更換的壓力表范圍與原始壓力表范圍不匹配，則需要將此參數調整為等于壓力表范圍。

　　

　　參數組-擴展應用參數E---E-17：下限壓力限制值。設定范圍介于0.001和E-18之間。

　　

　　該參數用于當供水系統管路壓力低于此值時，變頻器將動作，提高頻率或工頻開始將管路壓力增加到恒定設定值。

　　

　　參數組-擴展應用參數E---E-18：上限壓力設定值。設定范圍介于E-17-E-14的設定值之間。

　　

　　當供水系統管路壓力達到或超過此值時，使用此參數，變頻器將動作，降低頻率或停止工頻，使管​​道壓力達到恒定設定值。

　　

　　因此，您要設置的壓力值實際上是基于上述三個參數的參考值，即壓力值介于E17-E18之間且不能大于E14。

　　

　　壓力值根據供水要求設定。不要盲目地設置它。它可以從小到大緩慢調整，以避免因壓力過大引起的事故。
