輕巧緊湊的直線同步帶機構確保在極狹窄的空間內實現低成本自動化

在狹窄的安裝空間內快速實現自動化：igus開發出一種基于其扁平drylin N直線滑動軸承直線系統的超緊湊同步帶機構。這種新型的直線同步帶機構由標準部件組成，可在幾分鐘內輕松裝配且性價比高。新系統配備電機和控制裝置，可承載高達20 N的負載和每轉60 mm的位移。

從免潤滑的滑動軸承和免維護的直線導向裝置，到即裝即用的直線機器人整體解決方案，igus通過工程塑料為各行業研發出了各種解決方案——既有單個的零件，也有完整的系統。通過自身的直線結構套件，運動塑料專家將drylin N直線導向裝置與同步帶相結合，開發出了新的標準產品——經濟高效的新型drylin ZLN直線同步帶執行機構。無論是自動售貨機、服務機器人還是自動化系統，緊湊的新型直線同步帶執行機構都可以輕松安裝在這些狹小的應用空間內。扁平的drylin N直線導向裝置確保了結構的緊湊，高度僅為27毫米，寬度為40毫米。安裝在滾珠軸承上的同步帶還可實現高速動態運行。緊湊直線導向裝置與同步帶的組合，在負載高達20N的工況下，能夠以每轉60mm的速度垂直移動。由于滑塊中使用了高性能工程塑料，可以完全省去潤滑劑，因此無需維護設備。此外，drylin ZLN直線滑動軸承耐污垢、耐灰塵和耐水，這對全天候使用的機器而言，是一個極大的優勢。

插入、安裝，實現低成本

用于低成本自動化的新型同步帶執行機構由drylin直線導向裝置的標準組件組成，可以搭配使用并快速安裝。因此，采用工程塑料部件的直線系統不僅輕便，而且經濟高效，可以快速交付?，F(xiàn)在，帶NEMA步進電機或EC/BLDC直流電機以及適用的dryve控制系統的drylin ZLN直線同步帶執行機構，可以作為即裝即用的完整系統訂購。經濟高效的新型同步帶執行機構可以按用戶所需的尺寸進行快速定制和交付，最大長度可達750mm。

圖片說明：

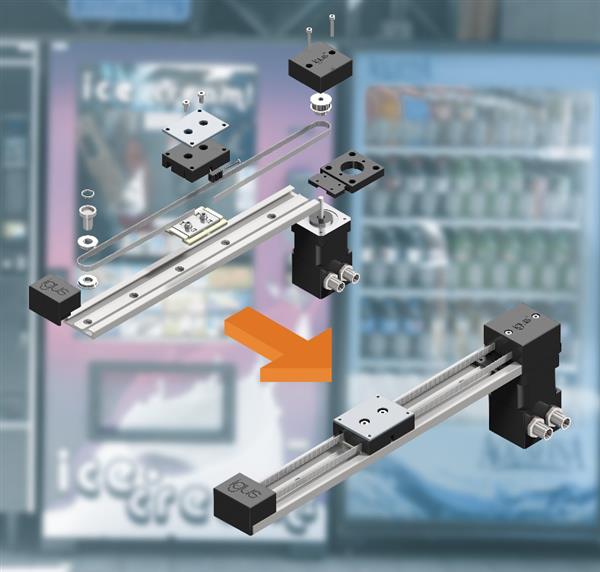

圖片PM3319-1

從單個部件到完整系統：通過工程塑料部件，igus推出了緊湊且經濟高效的drylin ZLN同步帶執行機構，可以在狹小空間內快速實現自動化。（來源：igus GmbH）
