齒輪油泵的原理,齒輪油泵的工作原理,齒輪油泵的結構
由兩個齒輪相互嚙合在一起而構成的泵稱為齒輪泵。它是依靠齒輪的輪齒嚙合空間的容積變化來輸送液體的，它屬于回轉泵，也可以認為屬于容積泵。齒輪泵的種類較多。按嚙合方式可以分為外嚙合齒輪泵和內嚙合齒輪泵；按輪齒的齒形可分為正齒輪泵、斜齒輪泵和人字齒輪泵等。
齒輪油泵的工作原理及結構

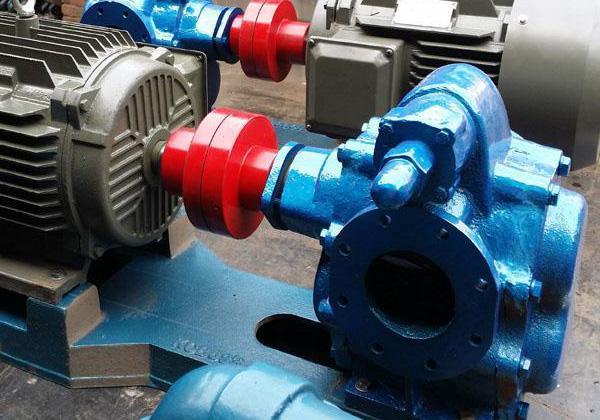

外嚙合齒輪泵是應用廣泛的一種齒輪油泵，一般齒輪泵通常指的就是外嚙合齒輪泵。它的結構，主要有主動齒輪、從動齒輪、泵體、泵蓋和安全閥等組成。泵體、泵蓋和齒輪構成的密封空間就是齒輪泵的工作室。兩個齒輪的輪軸分別裝在兩泵蓋上的軸承孔內，主動齒輪軸伸出泵體，由電動機帶動旋轉。外嚙合齒輪泵結構簡單、重量輕、造價低、工作可靠、應用范圍廣。
齒輪泵工作時，主動輪隨電動機一起旋轉并帶動從動輪跟著旋轉。當吸入室一側的嚙合齒逐漸分開時，吸入室容積增大，壓力降低，便將吸人管中的液體吸入泵內；吸入液體分兩路在齒槽內被齒輪推送到排出室。液體進入排出室后，由于兩個齒輪的輪齒不斷嚙合，便液體受擠壓而從排出室進入排出管中。主動齒輪和從動齒輪不停地旋轉，泵就能連續不斷地吸入和排出液體。
泵體上裝有安全閥，當排出壓力超過規定壓力時，輸送液體可以自動頂開安全閥，使高壓液體返回吸入管。
內嚙合齒輪泵，它由一對相互嚙合的內齒輪、及它們中間的月牙形件、泵殼等構成。月牙形件的作用是將吸入室和排出室隔開。當主動齒輪旋轉時，在齒輪脫開嚙合的地方形成局部真空，液體被吸A泵內充滿吸入室各齒間，然后沿月牙形件的內外兩側分兩路進入排出室。在輪齒進入嚙合的地方，存在于齒間的液體被擠壓而送進排出管。
齒輪油泵除具有自吸能力、流量與排出壓力無關等特點外，泵殼上無吸A閥和排出閥，具有結構簡單，流量均勻、工作可靠等特性，但效率低、噪音和振動大、易磨損，用來輸送無腐蝕性、無固體顆粒并且具有潤滑能力的各種油類，溫度一般不超過70'℃，例如潤滑油、食用植物油等。一般流量范圍為0. 045～30ms／h，壓力范圍為0.7—20MPa，工作轉速為1200—4000r／min。
齒輪油泵特點及工作原理:
1、結構緊湊,使用和保養方便。
2、具有良好的自吸性,故每次開泵前無須灌入液體。
3、齒輪油泵的潤滑是靠輸送的液體而自動達到的,故日常工作時無須別加潤滑油。
齒輪油泵廣泛應用于石油,化工,船舶,電力,糧油,食品,醫療,建材,冶金及國防科研等行業。
齒輪油泵在泵體中裝有一對回轉齒輪，一個主動，一個被動，依靠兩齒輪的相互嚙合,把泵內的整個工作腔分兩個獨立的部分.A為吸入腔,B為排出腔.齒輪油泵在運轉時主動齒輪帶動被動齒輪旋轉，當齒輪從嚙合到脫開時在吸入側(A)就形成局部真空,液體被吸入。被吸入的液體充滿齒輪的各個齒谷而帶到排出側(B),齒輪進入嚙合時液體被擠出。
圓弧齒輪泵的優點：
圓弧齒輪泵采用了國際上被認為輸送泵先進的一點連續接觸齒輪，即雙圓弧加正弦曲線復合成齒形，可徹底淘汰漸開線齒輪輸送泵。圓弧齒輪在兩嚙合齒廓間為一點連續接觸，不會產生困油現象，徹底解決了漸開線齒輪泵因困油現象導致泵的振動、噪聲、軸承負載增大等現象。因此圓弧齒輪泵具有效率、噪聲低，并具有良好的節能效果。
圓弧齒輪泵表面粘涂的原理及特點：
近年來圓弧齒輪泵表面粘涂技術在我國設備維修中得到了廣泛的應用，適用于各種材質的零件和設備的修補。其工作原理是將加入二硫化鉬、金屬粉末、陶瓷粉末和纖維等特殊填料的膠粘劑，直接涂敷于材料或零件表面，使之具有耐磨、耐蝕等功能，主要用于表面強化和修復。它的工藝簡單、方便靈活、安全可靠，不需要專門設備，只需將配好的膠涂敷于清理好的零件表面，待固化后進行修整即可，常在室溫下操作，不會使零件產生熱功當量影響和變形等。
圓弧泵模溫機介紹
理想的圓弧齒輪泵加熱方法應為熱油加熱。熱油不間斷地通過模具內管道，從內部進行模具加熱，使模具達到適合生產的狀態。由于導熱油不但能加熱，亦可像水般進行冷卻，功能像熱交換器般，可保持模具溫度在一定范圍內，即使生產中斷時亦可適當?shù)乇３帜＞邷囟取?/p>
圓弧泵模溫機利用高熱傳性的導熱媒體，以便在很短的時間內將模具內多余的熱送走。模溫機在設定好熱平衡溫度后，能自動控制其溫度在極小誤差之內，且能維持定值。
