液壓系統主要分為傳動系統和控制系統。 完整的液壓系統由動力設備、執行器、控制設備、輔助設備(附件)、液壓油五部分組成。 液壓系統分為兩種：液壓傳動系統和液壓控制系統。 液壓傳動以傳遞動力和運動為主要功能。 液壓控制系統必須使液壓系統的輸出滿足特定的性能要求，特別是動態性能，一般來說液壓系統主要指液壓傳動系統。 液壓傳動的主要作用是傳遞動力和運動，輸送液壓油，液壓油進入油缸室內，控制油缸桿的伸縮，執行各種動作。

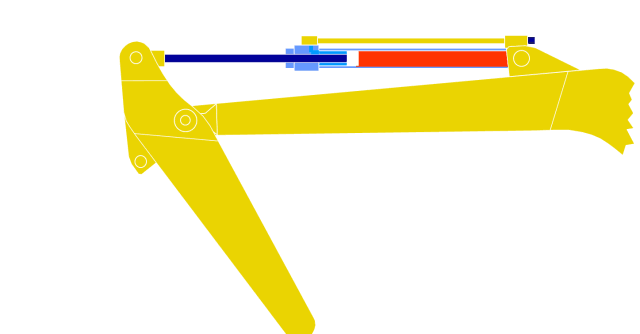

如圖所示，氣缸右側部分的帶活塞桿的為活塞桿室，另一個活塞桿室沒有活塞桿室。 液壓油進入無桿室后，活塞桿被推出。 液壓油進入活塞桿室后，活塞桿返回。

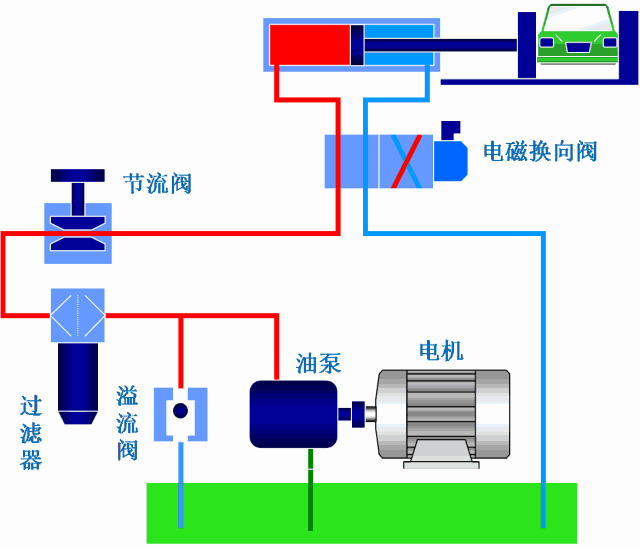

上面的照片是最簡單的液壓系統(或液壓泵站)，油泵電機等作為動力源將油輸送到油缸，電磁閥起到轉換方向的作用，拉伸和縮回油缸桿。

各部件的作用

氣缸：執行元件

電磁切換閥：用于在液體通道系統中實現液體通道的開閉或液流方向的變更。

節流閥：通過改變節流截面或節流長度來控制流體流量

壓力管路過濾器：去除或阻擋異物，防止設備磨損或粘連

溢流閥：恒壓溢流閥、穩定化、系統卸載和安全保護作用

油泵：將原動機的機械能轉換為液壓能源

電機：動力源

三種常見液壓閥的動畫

單向閥

液動切換閥

手動切換閥

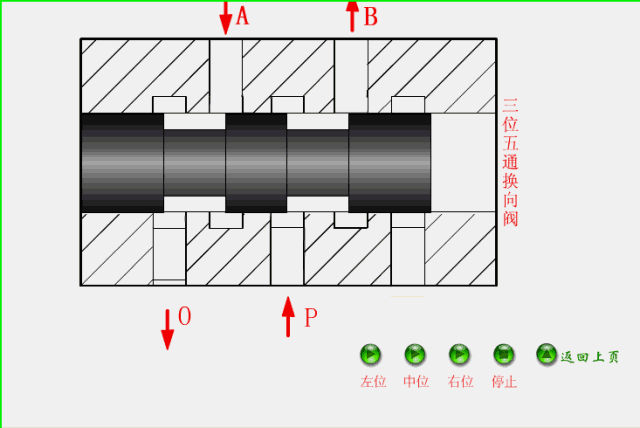

3位5通方向切換閥

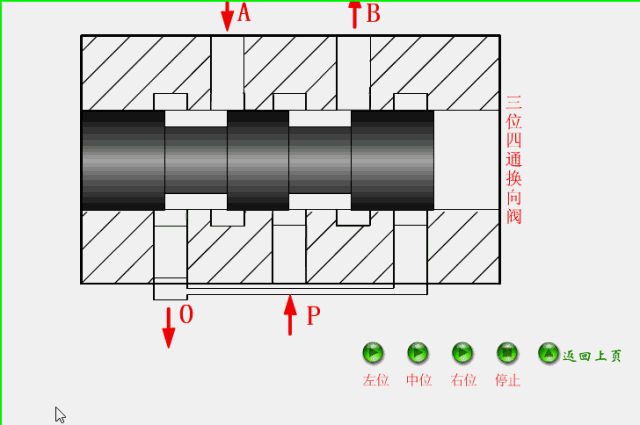

三個四通換向閥

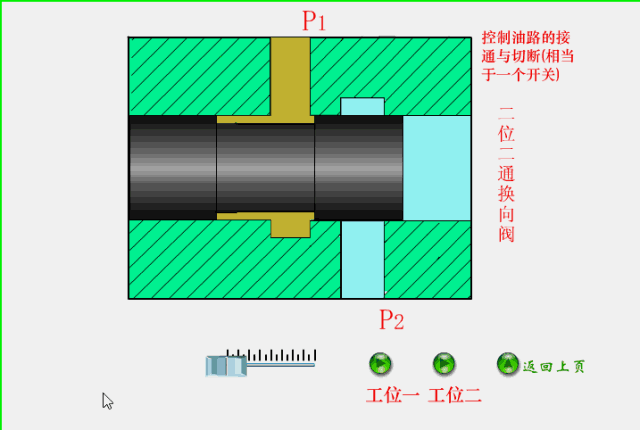

二位二通閥

溢流閥

減壓閥

順序閥

節流閥

速度控制器

機器人伸縮伺服機構

插裝閥
