plc為什么有很強的抗干擾能力_plc為什么抗干擾能力強

1 .概要

隨著科學技術的發展,PLC在工業控制中的應用越來越廣泛。 PLC控制系統的可靠性直接影響著工業企業的安全生產和經濟運行,系統的抗干擾能力是關系到整個系統可靠運行的關鍵。 自動化系統中使用的各種PLC,有集中設置在控制室的,也有設置在生產現場和各電機設備上的,它們大多處于強電電路和強電設備形成的惡劣電磁環境中。 為了提高PLC控制系統的可靠性,設計者只有事先知道各種干擾,才能保證系統的可靠運行。 2 .對電磁干擾源及系統的干擾是什么? 影響PLC控制系統的噪聲一般和影響工業控制設備的噪聲源一樣,多發生在電流或電壓急劇變化的部位,這些電荷急劇移動的部位是噪聲源,即噪聲源。 干涉類型通常根據干涉的產生原因、噪聲的干涉模式、噪聲的波形特性進行分類。 其中,根據噪聲的產生原因,可分為放電噪聲、浪涌噪聲、高頻振動噪聲等; 根據噪聲的波形、性質,可分為持續噪聲、偶發噪聲等; 根據語音干擾模式的不同,可以分為共模干擾和差模干擾。 共模干擾和差模干擾是比較常用的分類方法。 共模噪聲是信號對地面的電位差,主要通過電網的串聯、地面電位差和空間電磁輻射在信號線上感應的共態(同方向)電壓施加形成。 共模電壓有時較大,特別是采用絕緣性能較差的電氣設備的供電室時,從變送器輸出的信號的共模電壓一般較高,有時甚至達到130V以上。 共模電壓可以通過非對稱電路轉換成差動模式電壓,直接影響測量信號,引起零件的損壞。 這就是部分系統I/O模塊損壞率高的原因。 這種共模干擾可以是直流的也可以是交流的。 雙模干擾是指用于信號兩極之間干擾的電壓,主要是空間電磁場在信號之間耦合感應,不平衡電路轉換共模干擾而形成的電壓,它直接疊加在信號上,直接影響測量和控制的精度。

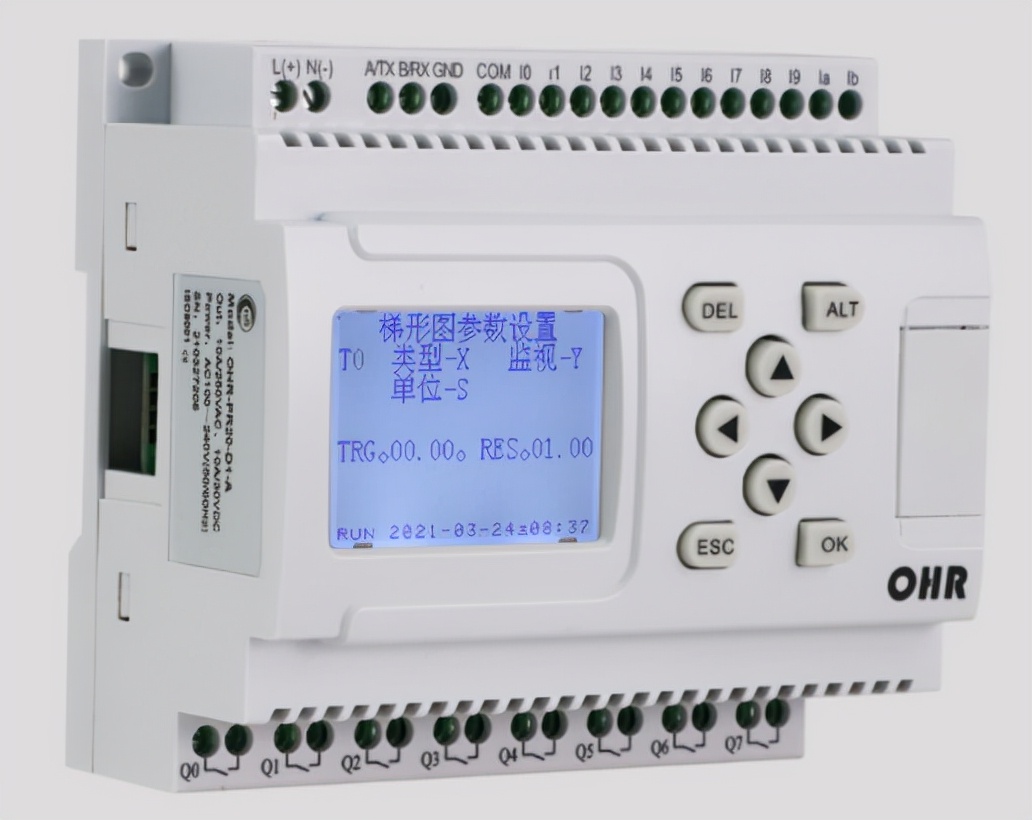

簡易PLC控制器

3.PLC控制系統中電磁干擾的主要來源是什么?

(1)來自空間的輻射噪聲

的輻射電磁場(EMI )主要由電力網絡、電氣設備的過渡過程、雷電、無線電廣播、電視、雷達、高頻感應加熱設備等產生,通常稱為輻射干擾,其分布極其復雜。 PLC系統置于射頻場時,會受到輻射干擾,其影響主要通過兩條路徑之一是直接向PLC內部輻射,從而產生電路感應引起的干擾; 對PLC通信內網絡的輻射,通過通信線路的誘導來引入干擾。 輻射噪聲與現場設備的配置和設備產生的電磁場的大小,特別是頻率有關,一般通過設置屏蔽電纜、PLC部分屏蔽和高壓發射元件受到保護。

(2)來自系統外導線的干擾

主要通過電源和信號線引入,通常稱為傳導噪聲。 這種干擾在我國工業現場比較嚴重。

)3)來自電源的干擾

實踐證明,PLC控制系統經常因引入電源的干擾而發生故障。 筆者在某工程調試中遇到過,更換隔離性能更高的PLC電源,問題得到了解決。

PLC系統的常規電源全部由電網供電。 由于電網覆蓋范圍廣,受到所有空間電磁干擾,在線路上感應電壓和電路。 特別是在電網內部的變化中,開關操作浪涌、大型電力設備的啟停、交直流旋轉裝置引起的高次諧波、電網短路過渡沖擊等通過輸電線路到達電源側。 雖然PLC電源通常采用絕緣電源,但由于其機構和制造工藝的因素,絕緣性并不理想。 事實上,由于分布參數,特別是分布容量的存在,是不可能隔離的。

4 )來自信號線的噪聲

除了對傳輸有效的各種信號外,干擾信號還經常侵入與PLC控制系統連接的各種信號傳輸線路中。 這種干擾主要有兩種方法。 一是通過變送器或共用信號儀表的供電電源串聯的電網干擾,這經常被忽視;二是信號線受到空間電磁輻射感應的干擾,即信號線上的外部感應干擾,這很嚴重。 從信號導入噪聲后,I/O信號的動作異常和測量精度會大幅降低,嚴重時會引起部件的損傷。 在隔離性能差的系統中,會導致信號間的相互干擾,引起共同系統總線的逆流,引起邏輯數據的變化、誤動作、死機。 PLC控制系統由于信號引入噪聲導致的I/O模塊的損壞數量非常多,因此經常會引起系統故障。

(5)接地系統混亂時產生的干擾

接地是提高電子設備電磁兼容性(EMC )的有效手段之一。 正確的接地可以抑制電磁干擾的影響,同時抑制設備對外部的干擾; 錯誤的接地反而會引入嚴重的噪聲信號,導致PLC系統無法正常工作。 PLC控制系統的地線有系統地、屏蔽地、交流地、保護地等。 系統混亂對PLC系統的干擾主要是各接地點電位分布不均勻,不同接地點之間存在接地電位差,引起接地環路電流,影響系統的正常工作。 例如,電纜屏蔽必須稍微接地一點,但如果電纜屏蔽兩端a、b接地,則存在接地電位差,電流流過屏蔽,在異常狀態下發生雷擊,則接地電流會更大。

另外,屏蔽層、接地線、大地有可能構成閉環,變化的磁場會在屏蔽層內產生感應電流,屏蔽層與芯線的耦合會干擾信號電路。 如果系統與其他接地處理混亂,產生的地環流會在接地線上產生不均勻的電位分布,可能影響PLC內邏輯電路和模擬電路的正常工作。 PLC工作的邏輯電壓干擾容限低,邏輯接地電位的分布干擾容易影響PLC的邏輯運算和數據存儲,導致數據混亂、程序跳出和恐慌。 模擬接地電位的分布會導致測量精度的降低,引起對信號測量的嚴重失真和誤動作。

6 )來自PLC系統內部的干擾

 主要由系統內部元器件及電路間的相互電磁輻射產生,如邏輯電路  互輻射及其對模擬電路的影響,模擬地與邏輯地的相互影響及元器件間的相互不匹配使用等。這都屬于PLC制造廠對系統內部進行電磁兼容設計的內容,比較復雜,作為應用部門是無法改變,可不必過多考慮,但要選擇具有較多應用實績或經過考驗的系統。

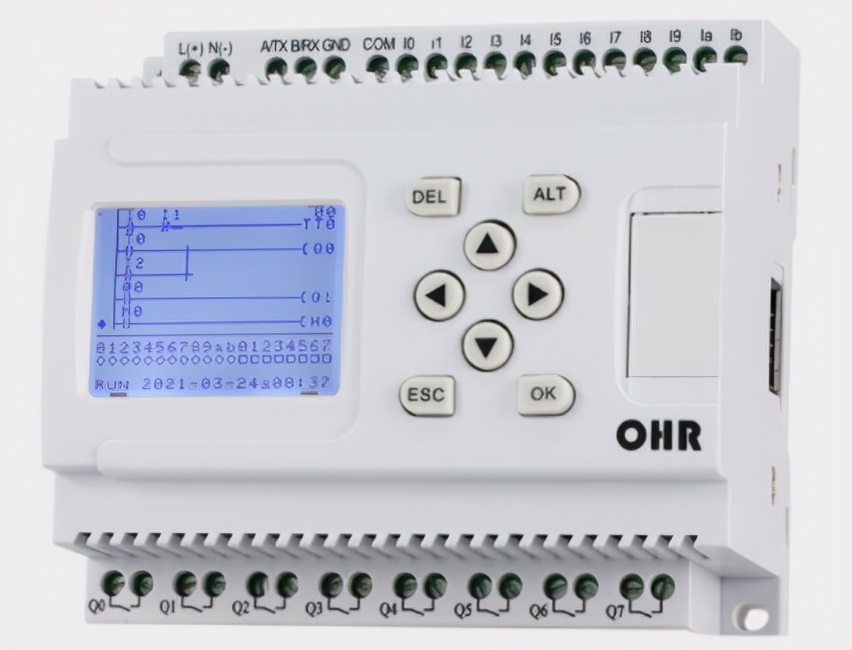

簡易PLC控制器

4.怎樣才能更好、更簡單解決PLC系統干擾?1)選用隔離性能較好的設備、選用優良的電源,動力線和信號線走線要更加合理等等,也能解決干擾,但是比較煩瑣、不易操作而且成本較高。2)利用信號隔離器這種產品解決干擾問題。只要在有干擾的地方,輸入端和輸出端中間加上這種產品,就可有效解決干擾問題。5.為什么解決PLC系統干擾都選信號隔離器呢?1)使用簡單方便、可靠,成本低廉。2)可大量減輕設計人員、系統調試人員工作量,即使復雜的系統在普通的設計人員手里,也會變的非常可靠。

6.信號隔離器工作原理是什么?

  首先將PLC接收的信號,通過半導體器件調制變換,然后通過光感或磁感器件進行隔離轉換,然后再進行解調變換回隔離前原信號或不同信號,同時對隔離后信號的供電電源進行隔離處理。保證變換后的信號、電源、地之間獨立。

7.信號隔離器功能是什么?

  一:保護下級的控制回路。

  二:消弱環境噪聲對測試電路的影響。

  三:抑制公共接地、變頻器、電磁閥及不明脈沖對設備的干擾;同時對下級設備具有限壓、額流的功能是變送器、儀表、變頻器、電磁閥PLC/DCS輸入輸出及通訊接口的忠實防護。標準系列導軌結構,易于安裝,可有效的隔離:輸入、輸出和電源及大地之間的電位。能夠克服變頻器噪聲及各種高低頻脈動干擾。

8.現在市場有那么多品牌的隔離器,價格參差不齊,該怎么選擇呢?

  隔離器位于二個系統通道之間,所以選擇隔離器首先要確定輸入輸出功能,同時要使隔離器輸入輸出模式(電壓型、電流型、環路供電型等)適應前后端通道接口模式。此外尚有精度﹑功耗﹑噪音﹑絕緣強度﹑總線通訊功能等許多重要參數涉及產品性能,例如:噪音與精度有關、功耗熱量與可靠性有關,這些需要使用者慎選??傊?,適用、可靠、產品性價比是選擇隔離器的主要原則。

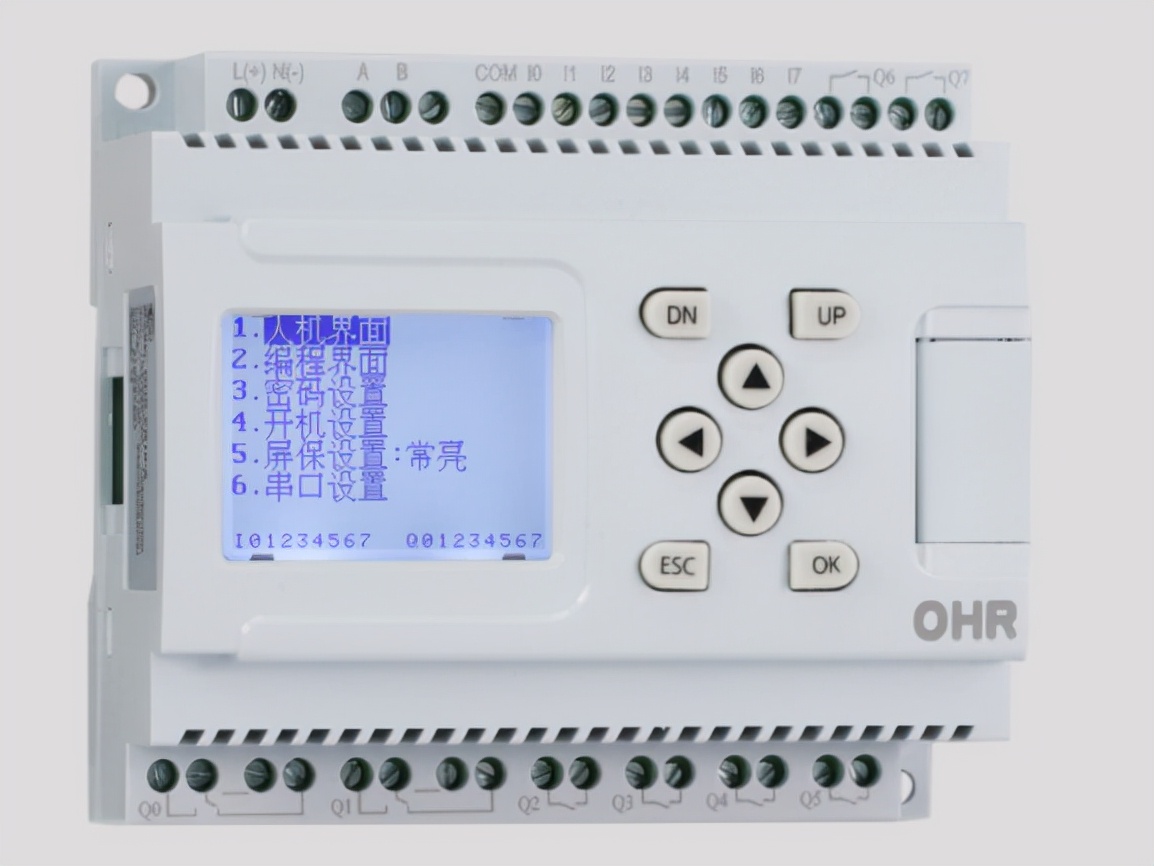

簡易PLC中文一體機
