很多同學絕對計時器和計數器很簡單，但這部分的內容沒有必要輕視。 其實大多數人都沒有掌握自己的使用方法。 將計時器的當前值、設定值應用于寄存器、比較指令、觸摸屏是最實用的知識點，其他書籍和案例中沒有過多說明，但本文將重點說明。

01

計時器

圖2-0-1定時器的使用

最基本的使用方法如圖2-0-1所示，按下X0的按鈕后，1秒(K10為1秒，K20為2秒… …)后T0的常開觸點導通，觸發Y0線圈輸出的X0按鈕離開T0的線圈，切斷電源后，T0常

圖2-0-2定時器的當前值和設定值

計時器的設定值顯示在計時器的右上角，可以通過普通數據，例如下圖中的K100和寄存器控制寄存器。 例如，填寫D0時，D0中的數據可以通過觸摸屏控制，也可以通過其他程序控制。

圖2-0-3定時器的當前值使用

在模擬和監視器中，可以看到計時器的當前值。 當前值通常顯示在計時器的右下角，計時器的當前值隨計時器打開的時間累積。 可以用mov指令發送當前值，也可以比較指令，執行幾個控制。 例如，如下圖所示，計時器的當前值為30(3秒以上)時，控制Y1線圈進行輸出。

另外，計時器可以通過以下兩種方法進行分類。

1 )按累計型和普通型計時器分類的話，經常使用普通的計時器。 計時器線圈動作的條件一結束，計時器就會斷電并復位。 蓄積型是指在關閉計時器線圈的觸發條件下，保持當前值，下次接通線圈時繼續計數，在關閉plc電源重新啟動后也可以保持當前狀態。

2 )按精度分類的話，分為100ms、10ms、1ms三種，我們經常使用的是100ms精度的東西，例如設定值K1表示100ms，K10表示1000ms(1s )。

注意點是，plc的計時器范圍因型號而異。 下表為FX3U型號的plc計時器的范圍。

表2-0-1通常的計時器

表2-0-2 累計型定時器

02

計數器

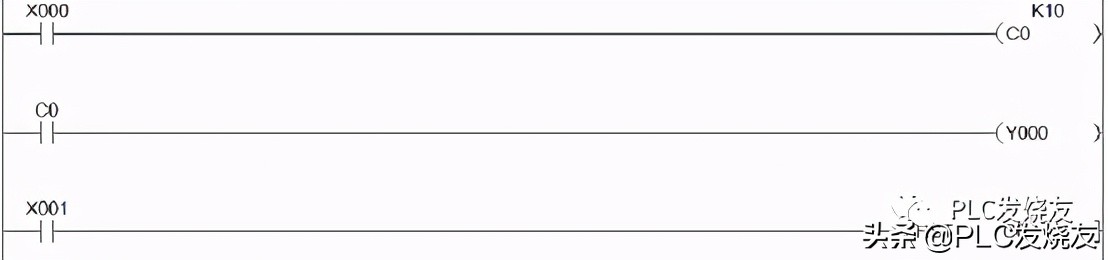

最基礎的用法，如圖2-0-4，X0的按鈕按下10次后，C0的常開觸點就會導通，觸發Y0線圈進行輸出；X1按鈕按下C0的線圈斷電并且計數值被清空，C0常開觸點就斷開，Y0線圈停止輸出。

圖2-0-4 計數器的使用

圖2-0-5 定時器的當前值與設定值

計數器器的設定值顯示在定時器的右上角，可以用普通的數據，如下圖2-0-5的K10，或者可以用寄存器去控制寄存器，比如填一個D0，D0里面的數據可以通過觸摸屏去控制，也可以通過其他程序去控制。

圖2-0-6 計數器的當前值使用

在仿真或者監控程序時，計數器的當前值會隨著觸發條件導通的次數不斷累加，一般顯示在計數器的右下角，我們可以把當前值通過mov指令傳送出來，或者通過比較指令，去執行某些判斷，如圖2-0-6，就是計數器的當前值大于等于3時控制Y1線圈進行輸出。

此外，計數器可以按照以下3種方式進行分類：

1）按照位數進行分類，16位的計數器，能夠計數的范圍是1~32767，32位的計數器能夠紀錄的數據范圍是-2147483648~+2147483647，計數能實現增加和減少。

2）按照是否掉電保持分類，通用型的plc斷電后就會被復位，掉電保持型的可以保持原理的狀態。

3）按是否高速計數器分類，以上類型的計數器計數的信號受到掃描周期影響，信號高頻動作時plc不一定能接收到信號（一般不超過計時HZ的頻率，就是1S鐘里面不能導通斷開頻率超過幾十次），需要高頻動作的可以學習高速計數器的知識點。

需注意一點，不同型號的plc定時器的范圍都是不同的，以下表格是FX3U型號的plc的計數器的范圍：

表2-0-3 16位計數器

表2-0-4 32位定時器

計數器減法功能的實現都需要對應的特殊繼電器去動作，比如C200計數器，要實現減計數，需要讓M8200線圈導通，這個時候觸發計數的條件X0時，就是減計數了。

（C200~C234這些計數器的減計數特殊繼電器分別對應M8200~M8234）

圖2-0-7 32位計數器的減計數的使用
