(1)門電路

門電路可以被看作是數字邏輯電路中最簡單的元件。 目前有大量集成化產品可供選擇。

最基本的門電路有非門、門或門三種。 門以外為變頻器，將輸入的0信號設為1、1設為0。 此邏輯功能稱為“非”，如果輸入為a，則輸出寫為P=A。 與門有兩個或多個輸入，如果輸入都是1，則輸出為1。 該功能也稱為邏輯積，如果輸入為a、b，則輸出寫為p=a。 或門上也有兩個以上的輸入，其功能為輸入一個時，輸出為1。 該功能也稱為邏輯加法，輸出寫為P=A B。 這三個基本門組合起來，可以得到各種各樣的復合門。 例如，門加非門成和非門，門加非門成和非門。

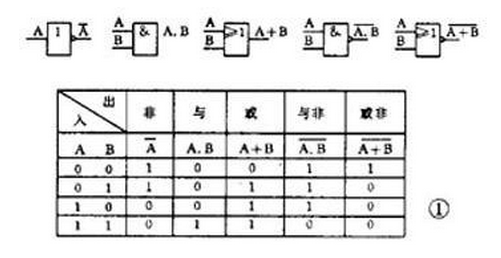

圖1

那些圖形符號和真值表。 還有異或、異或等。

數字集成電路有TTL、HTL、CMOS等多種，與使用的電源電壓極性也不同，但如果它們具有相同的邏輯功能，則使用相

同樣的邏輯符號。 而且一般規定為高電平為1，低電平為0。

)2)觸發器

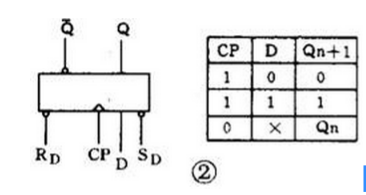

觸發器實際上是脈沖電路中的雙穩態電路，其電路和功能比門電路復雜，也可以看作是數字邏輯電路中的元件。 現在也有集成化的產品。 常用的觸發器包括d觸發器和j-k觸發器。 d觸發器有輸入端子d和時鐘信號輸入端子CP，為了區分，在CP端子上標記有箭頭。 有兩個輸出端子。 一個是q，另一個是q。 帶有小圓圈的輸出端子為q。 另外，有2個預置端子R D和S D，在通常的正常動作時，如果R D和S D端子都設定為高電平1，設為rd=0(SD還是1 )，則觸發設定為Q=0。 如果SD=0(rd=1)，則設置為Q=1。 因此，R D側稱為套件0端，S D側稱為套件1端。 d觸發器邏輯符號參照圖2，

圖中的q、d、SD端描繪在同一側； 問、R D畫在另一邊。 r和SD都有小圓圈，表明加上低電平是有效的。 d觸發器受到CP和d側的雙重控制，在CP為高電平1時，其輸出與d的狀態相同。 D=0時，CP到來后，Q=0； D=1時，CP到來后，Q=1。 CP

脈沖起到控制開門的作用，如果CP=0，則無論d是什么狀態，觸發都維持原來的狀態。 這種邏輯功能的列表稱為菜單或特性表。 請參見圖2。 表中的Q n 1表示不添加觸發信號的狀態，Qn是原來的狀態。 “x”表示處于0或1的狀態。 d觸發器有幾個d輸入端子。 D 1、d2是邏輯積的關系。 也就是說，只有D 1、d2都為1時，輸出端子q才為1。
