一：恒壓供水控制系統的描述

　　在一般的傳統供水方式最主要的缺點是水壓不能保持恒定，導致部分設備不能正常工作。而恒壓供水系統是采用壓力傳感器、PLC和變頻器作為中心控制裝置確保城市供水水壓持續恒定的供水系統。相對于傳統供水系統，恒壓供水系統有技術先進、水壓恒定、操作方便、運行可靠、節約電能、自動化程度高等優勢

　　恒壓供水能夠保持供水壓力的恒定，可使供水和用水之間保持平衡，即用水多時供水也多，用水少時供水也少，從而提高了供水的質量。

　　二：控制原理分析

　　恒壓控制控制系統采用壓力傳感器、PLC和變頻器作為中心控制裝置，實現所需功能。來源:輸配電設備網安裝在管網干線上的壓力傳感器，用于檢測管網的水壓，將壓力轉化為4～20mA的電流或者是0~10V的電壓信號（模擬信號），提供給變頻器。

　　變頻器是水泵電機的控制設備，能按照水壓恒定需要將0～50Hz的頻率信號供給水泵電機，調整其轉速，變頻器功能強大，即預先編置好的參數集，將使用過程中所需設定的參數數量減小到最小，參數的缺省值依應用宏的選擇而不同。系統采用PID控制的應用宏，進行閉環控制。變頻器根據恒壓時對應的電壓設定值與從壓力傳感器獲得的反饋電流信號，利用PID控制宏自動調節，改變頻率輸出值來調節所控制的水泵電機轉速，以保證管網壓力恒定要求。

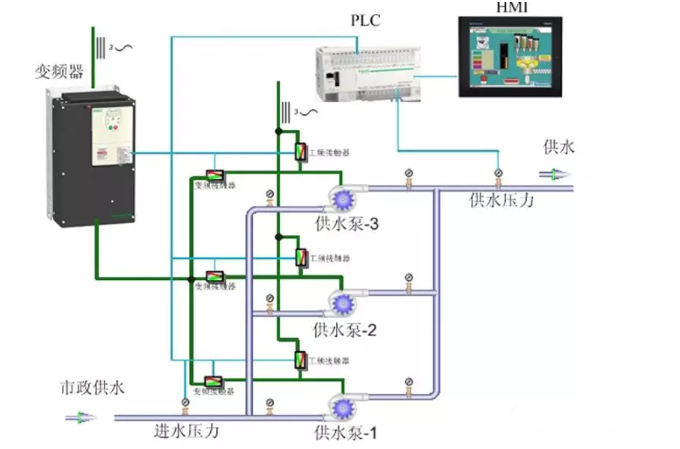

      三：控制系統圖
