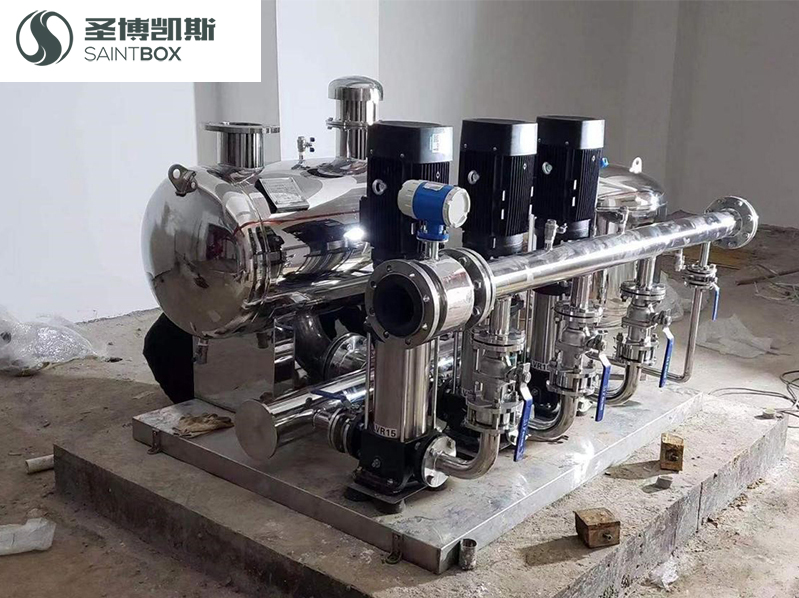

ABB變頻器恒壓供水設備自動控制系統根據測出的管道網工作壓力，經變頻器的內嵌PID控制器計算后，調整輸出頻率，完成管道網的恒壓供水。變頻器的頻率額數據信號（一般可做為管道網工作壓力極限數據信號）可適度通告PLC開展變頻水泵邏輯性轉換。為避免水錘現象的造成，泵的起停將連動其出入口閘閥。

　　1.變頻恒壓供水系統結構

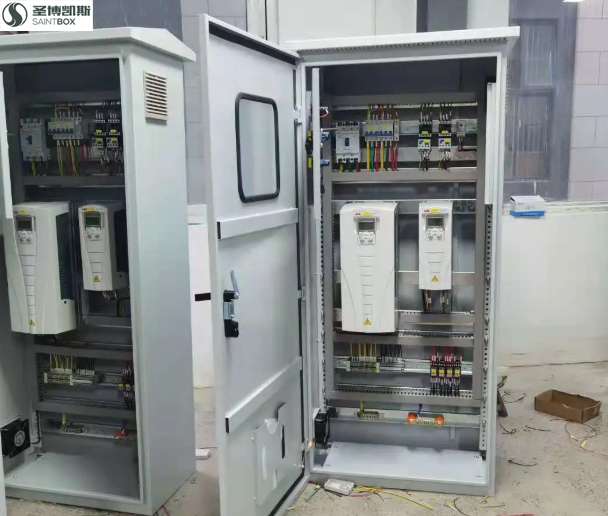

　　變頻恒壓供水系統關鍵由變頻器控制柜、液位傳感器、水泵等構成。變頻器控制柜由隔離開關、變頻器、交流接觸器、小型繼電器、PLC等構成。

　　abb變頻器恒壓供水設備采用標準：

　　(1)貯水池容積應高過每鐘頭較大供水量。

　　(2)水泵水泵揚程應高過具體供水高寬比。

　　(3)水泵總流量總數應高過具體較大供水量。

　　(4)變頻器控制柜型號選擇：客戶可依據供水量和供水高寬比明確水泵型號規格及數量，隨后對控制箱開展型號選擇。

　　2.變頻器

　　依據加工工藝規定，提議使用ABBACS600系列產品變頻器。ACS600系列產品變頻器是ABB企業選用立即轉距操縱（DTC）技術性，結合眾多的生產加工工藝發布的性能好變頻器。它具備很寬的輸出功率范疇，速率操縱和轉距操縱特點,詳細的維護作用及其靈便的程序編寫工作能力，較高較小的容積。abb變頻器恒壓供水關鍵技術性數據信息：

　　輸出功率范疇：2.2-3000kW·

　　電源電壓：380/400/415/440/460/480/500VAC3相±10%；

　　開關電源頻率：48-63Hz

　　操縱聯接：2個可編程控制器的仿真模擬鍵入（AI）；1個可編程控制器的模擬輸出（AO）；

　　5個可編程控制器的數據鍵入（DI）；2個可編程控制器的數據輸出（DO）。持續負荷工作能力：150%In，每10分鐘容許1分鐘。

　　串行通信通信工作能力：規范的RS—485插口可使變頻器便捷地與電子計算機聯接。

　　維護特點：過電流保護、I2t、過電壓保護、欠壓、超溫維護、過流保護、保護接地、欠壓保護緩存、電動機欠/過壓保護、匝間維護、串行通信通信常見故障維護、AI數據信號遺失維護等。外觀結構緊湊，安裝便捷。商品歷經多種多樣用電標準驗證，合乎GE、UL及質量體系認證管理體系ISO9001和ISO4001等。

　　ABB變頻器不同的立即轉距操縱（DTC）作用是現階段較好的電機控制系統方法，它能夠?qū)θ拷涣麟妱訖C(jī)的關鍵自變量開展立即操縱，不用速率意見反饋就可以完成電動機速率和轉距的準確操縱。

　　ACS600變頻器內嵌PID、PFC、預磁通量等八種運用宏，只需挑選的運用，相對應的全部主要參數都全自動設定，I/O接線端子也將全自動配備，這種預置的運用宏配備大大的節省了調節時間，降低錯誤。

　　3.可程序編程控制板

　　PLC提議選用西門子PLCS7-200型。SIMATICS7-200可程序編程控制板是模塊化設計大中小型PLC系統，能達到中等水平特性規定的運用；

　　大范疇的各種各樣程序模塊能夠很好的達到和融入自動控制系統每日任務，各種各樣獨立的控制模塊之泛組成以用于拓展；

　　簡易好用的分散型構造和多頁面互聯網工作能力，促使運用十分靈便；

　　便捷客戶和簡單的無風機設計方案；

　　當操縱每日任務增強時，能夠隨意拓展；

　　大范疇的集成化作用促使它的作用十分強悍。多種多樣的特性增長的CPU和豐富多彩的且含有很多便捷作用的I/O拓展控制模塊，使客戶能夠依據具體運用挑選適合的控制模塊。當每日任務經營規模擴張，可隨時隨地應用額外控制模塊對PLC開展拓展。

　　abb變頻器恒壓供水運用范疇

　　1.該系統既可用于生產制造、日常生活用水，也可以用于開水供貨，恒壓自噴等系統。

　　a.可普遍用于制造業企業、日常生活、生產制造供水系統及公司備用并改建工程，自來水公司、日常生活住宅小區及消防供水系統。

　　b.可用于各種各樣場所的恒壓、直流變壓器、冷卻循環水和循環系統供水系統。

　　c.可用于污水泵站、廢水處理及廢水提高系統。

　　d.可用于農牧業提灌、園林景觀自噴、園林水景和音樂噴泉廣場系統。

　　e.可用于酒店、大中型商業建筑供水及消防設施。

　　2.abb變頻器恒壓供水性能指標

　　a．供水高寬比：200米

　　b．總流量：1000立方/鐘頭

　　c．工作壓力起伏：≤0.25Mpa

　　d．水泵電機額定功率：0.75KW-280KW
