無負壓供水設備主要分為兩種：穩流罐式和調節水箱式。兩者最主要的區別是穩流罐式無儲備水量，市政管網停水易出現斷水的情況；調節水箱式具備一定儲備水量，但需定時進行清洗消毒造價較高，此次主要對穩流罐式無負壓供水設備進行介紹。

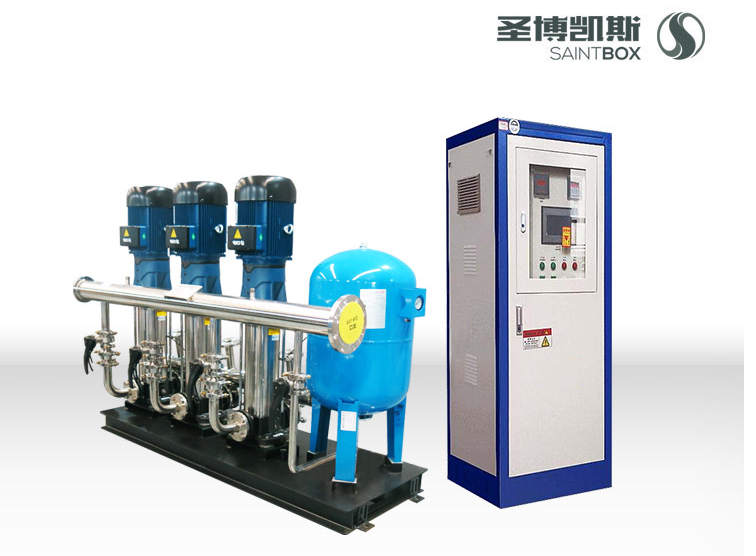

穩流罐式無負壓供水設備主要由水泵機組、穩流罐、真空抑制器、氣壓罐、變頻控制柜等組成。由市政管網水管直接連接穩流罐，穩流罐和水泵機組經水管連接，水泵機組的出水口與氣壓罐和用戶水管相連，直接向用戶供水。

1、水泵機組

水泵機組主要包括加壓水泵、止回閥、蝶閥等。水泵機組的質量決定設備的使用情況，當市政管網的水壓不能滿足用戶要求時，水泵機組在對市政管網進水的基礎上進行加壓，使得水壓可以達到正常使用的水平。

2、穩流罐和真空抑制器

穩流罐的全稱是無負壓穩流罐，是只有罐式無負壓供水設備中才有的部件，它有著可以蓄積一定量的水來防止市政供水波動而帶來的影響和當市政供水減少時消除水泵工作可能帶來的負壓危害；真空抑制器是安裝在穩流罐上的，其通俗來講其實也可以理解為“排氣閥”，但是和排氣閥比起又是有些不同，它是可以進行雙向空氣流通，并且內部有兩個浮球。

當自來水管網的水進入穩流罐，真空抑制器開始排氣，待水充滿后浮球堵住排氣口，保證罐內沒有空氣。當市政管網水壓可以滿足用水要求時，水泵運行并根據用水量的大小自動調節水泵轉速，若自來水管網的水量小于水泵流量時，穩流罐的水作為補充水源仍能正常供水，浮球離開排氣口，空氣會通過排氣口進入到穩流罐內，使得罐內大氣壓與外界氣壓相等，避免穩流罐內產生負壓。

3、氣壓罐

氣壓罐是連接在出水口端的設備，目的是降低水泵啟動運行次數(當水流量較小時，不啟動水泵，有效降低啟動次數)，從而降低運行功耗，還有穩定水壓和防水錘的功能。

4、控制柜

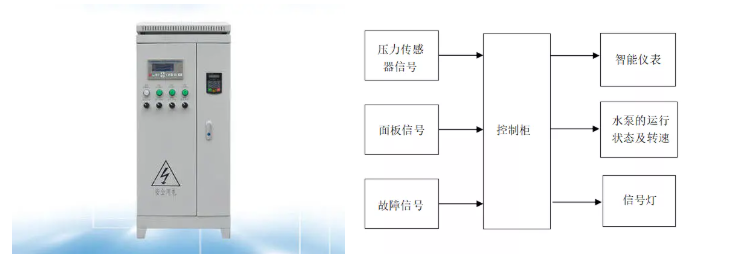

大部分變頻控制柜是基于PLC、單片機控制來實現的，變頻控制柜通過接收壓力傳感器的信號，面板信號，故障信號來控制水泵的狀態及轉速從而使管網水壓趨于設定值。并且柜子表面的智能儀表、指示燈可以直觀的看到水泵轉速及狀態等，便于及時對設備的檢查。部分項目中變頻控制柜還會和弱電模塊相聯接確保中央控制室可以隨時收到水泵運行狀態等數據。
