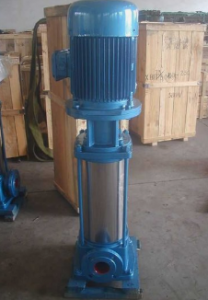

多級離心泵是指具有兩個或多個葉輪的離心水泵，通常的結構是蝸殼式多級離心泵和分段式多級離心泵。
蝸殼式多級離心泵一般使用中開式結構以便于檢修，而且有利于葉輪對稱布置，減少作用在轉子上的軸向力。但這種結構的工藝性較差，它得級數越多，泵體和泵蓋的形狀越復。
分段式多級離心泵顯得結構十分緊湊，方便提高標準化、通用化的程度。一般這種結構的多級離心泵的揚程取決于泵的級數，所以這種型號多級離心泵的揚程范圍較大.
總體而言，多級離心泵是在同一泵軸上安裝多個葉輪，葉輪的外側是導液裝置和泵殼。
多級離心泵主要由四個部分組成：定子，轉子，軸承和軸封：
1、多級離心泵的定子部分分為吸入部分，中間部分，排出部分和導向葉片四個部分。然后由拉緊螺栓將每個部分夾緊以形成工作室。
2、多級離心泵的轉子部分主要是由軸，葉輪，平衡盤和軸套四部分組成。它的軸向力由平衡板平衡。
3、多級離心泵軸承主要由軸承體，軸承和軸承壓蓋等組成。軸承采用油脂或稀油潤滑。
4、多級離心泵的軸封采用軟填料密封，主要由進水段和尾蓋上的密封函體、填料和擋水環組成。
