常用的自吸離心泵設計有軸向回液泵殼體。 自吸離心泵主要由吸水室，儲水室，渦旋室，回水孔，氣水分離室等組成。

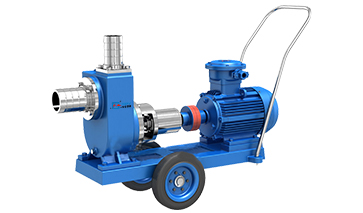

自吸泵
自吸離心泵的工作原理如下：自吸離心泵運行后，葉輪將預填充的水吸進腔室的儲水腔中，并從進氣管吸入空氣， 高速通過葉輪后，水和空氣將完全混合。 液體的作用是在離心力的作用下將液體夾帶并排放到渦旋室的外部。 液體被夾帶并通過擴散管進入氣水分離室。 這時，由于水的流量突然減少，空氣比水輕，氣體上升，氣體從氣水混合物中排出，空氣通過排氣口和排水口。各種自吸泵的出口排出?？諝夥蛛x后，水返回儲水室，然后通過返回孔返回到葉輪的吸入端，并在自吸離心泵的進氣管中與葉輪吸入的空氣混合。 它再次流到葉輪的外邊緣。 隨著這個過程的來回，自吸離心泵進氣管中的空氣不斷排出并減少，直到進氣管中的空氣被排出，水將逐漸從池中被提升到泵體中。 形成恒定負壓后，泵體進入內部，從而完成自吸過程。 自吸式離心泵抽取流入的水后，水可以正常排出。 以上是自吸式離心泵的工作原理。
自吸式離心泵的軸承體底部也可以配備一個冷卻室，以冷卻軸承。
