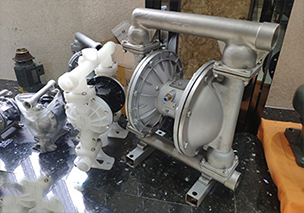

氣動雙隔膜泵
氣動雙隔膜泵的動力為壓縮空氣、氮?dú)夂吞烊粴狻Ｖ鞣较颍鈩?dòng)）控制閥將壓縮空氣分配到氣體腔室，并向隔膜的內表面施加均勻的壓力。氣動雙隔膜泵同時排出的氣體通過氣閥總成的導向口從泵的另一側后部排出。氣動雙隔膜泵內腔氣壓超過液腔壓力時，隔膜連桿前后移動，一邊排出，另一邊吸入。排放和吸入液體的方向由止回閥（球閥或片狀閥）的方向控制。吸入行程使泵執行吸入。吸入行程可降低艙室壓力，增加腔室體積。從而生成大氣壓力壓差，推動液體經過吸入管道，穿過吸入側止回閥，流入外部液體腔。吸入側行程還可啟動泵的往復（移位、行程或循環）運動。氣動雙隔膜泵通過行程機械拉動吸入隔膜的移動氣動雙隔膜泵的內板與對準的驅動柱塞發生接觸，移動導向閥芯。導閥被激活后，它將壓力信號發送到主方向空氣閥的另一端。氣動雙隔膜泵將壓縮空氣的方向改變到內部腔室的另一側，重復運動以此來完成介質的連續輸送。
