無密封自控自吸泵的工作原理
無密封自控自吸泵主要由泵體、葉輪支、泵蓋、導葉、輔助葉輪、泵軸、連接架、電動空氣調節閥等組成。
泵體由吸入室、儲液室、氣液分離室等組成。
泵正常啟動后，葉輪將吸入室中的液體和吸入管路中的空氣一起吸入，液體混合氣體在葉輪高速旋轉的離心力作用下通過導葉拋入氣液分離室。
由于流量的突然下降，氣體和液體的比重不同。較輕的氣體從混合液中分離出來，從泵中排出。脫氣后的液體再次進入工作腔，與葉輪內吸入管吸入的空氣混合。在葉輪的轉動下，泵體進口形成一定程度的真空，從而達到自吸的目的。
當泵裝有“電動空氣調節閥”時，調節閥關閉，實現密封。
由于該泵具有獨特的排氣功能，因此該泵可以在不安裝底閥的情況下輸送含液氣體。
關閉后，打開控制閥，破壞吸入管路中的真空，防止泵腔中的液體因缸內吸入作用而流出吸入管路，保持泵腔中有足夠的液體繼續自吸過程，從而實現“一次排水、終身自吸”。

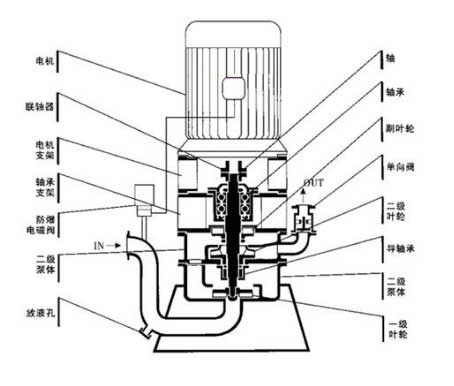

無密封自控自吸泵的原理圖
無密封自控自吸泵的原理圖
