液下排污泵是在引進國外先進技術并結合水泵使用特性的基礎上開發的新一代泵產品。具有節能效果顯著，不堵塞，自動安裝，自動控制的特點。它在排出固體顆粒和長纖維廢物方面具有獨特的作用。該泵采用獨特的葉輪結構和新的機械密封，可以有效地輸送固體和長纖維。與傳統的葉輪相比，泵的葉輪采用單流道或雙流道的形式。它類似于具有相同橫截面尺寸的彎曲管。它具有很好的流動性，并配有合理的蝸殼，使泵時效高。葉輪通過動靜平衡測試，因此泵在運行過程中沒有振動且噪聲低。

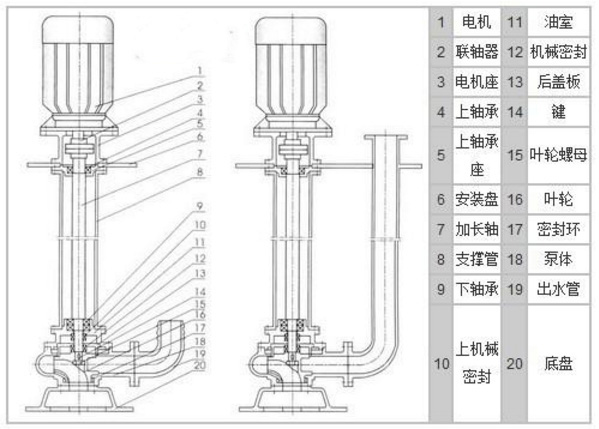

液下排污泵結構圖

液下排污泵是在引進國外先進技術并結合水泵使用特性的基礎上開發的新一代泵產品。具有節能效果顯著，不堵塞，自動安裝，自動控制的特點。它在排出固體顆粒和長纖維廢物方面具有獨特的作用。該泵采用獨特的葉輪結構和新的機械密封，可以有效地輸送固體和長纖維。與傳統的葉輪相比，泵的葉輪采用單流道或雙流道的形式。它類似于具有相同橫截面尺寸的彎曲管。它具有很好的流動性，并配有合理的蝸殼，使泵時效高。葉輪通過動靜平衡測試，因此泵在運行過程中沒有振動且噪聲低。

液下排污泵的工作原理

1.液下排污泵的液位必須高于葉輪中心線。進入容器的長度不同，可分為中間導向軸承結構和無中間導向軸承結構。

2.液下排污泵工作部分浸沒在液體中，軸封無泄漏，占地面積小，運行安靜無聲，使用可靠，維修方便，耐腐蝕性強。

3.液下排污泵的立式電動機用螺栓固定在電動機底座上，通過彈性聯軸節、泵體、中間連接管、泵架、出液管和法蘭管直接與泵驅動，用螺栓連接并固定在底板上。整個潛水泵通過底板安裝在容器上。泵的軸向力和徑向力（包括泵運行時產生的水壓、葉輪和轉子的重量等）均安裝在軸承箱內的單向推力球軸承和單列向心球軸承承擔；滑動導軸保證泵的安全正常運行。軸承用潤滑脂潤滑，導向軸承用輸送的液體潤滑。

4.液下排污泵根據加長容器的長度（一般為1-1.5m）采用不同規格。密封填料處設有冷卻系統，可根據用戶使用介質的溫度，用冷卻水帶走熱量。

液下排污泵的傳動和旋轉方向：泵由電機通過爪形彈性聯軸器直接驅動，從電機端看泵。順時針旋轉。

而一般的液下排污泵下面較長的軸有三四米長，因?yàn)槠浣Y(jié)構是軸和連接器。

軸，連接器是我們通常所說的中心軸承。如果太長，很容易使軸發生偏移和變形，所以不宜過長。

液下排污泵廣泛應用于化工、石化、冶煉、染料、農藥、醫藥、稀土、化肥等行業。是輸送各種非氧化性酸（鹽酸、稀硫酸、甲酸、乙酸、丁酸）等腐蝕性介質的理想設備，不含懸浮固體顆粒，易結晶，儲罐溫度不高于100℃。
