單吸清水離心泵結構說明

單吸清水離心泵是后開式的，拆卸泵蓋和葉輪時無需拆卸吸，排氣管。兩個球軸承安裝在懸架中，并用機油或潤滑脂潤滑。泵通過彈性聯軸器直接由電動機驅動。 渦流室，支腳，入口法蘭和出口法蘭鑄成一個整體。

單吸清水離心泵系統是根據我國標準規定的性能和尺寸設計的，主要由1.泵體，2.泵蓋，3.葉輪，4.軸，5.密封圈，6.軸套和懸架軸承組件等。

單吸清水離心泵的泵體和泵蓋的部件從葉輪的背面分開，這就是所謂的后開結構。優點是檢修方便。檢修期間，泵體，吸入管路，排出管路和電動機均未移動。

單吸清水離心泵的殼體（即泵體和泵蓋）構成泵的工作室，葉輪，軸，滾動軸承等是該泵的轉子。懸架軸承部件支撐泵的轉子部件，滾動軸承承受泵的徑向和軸向力。

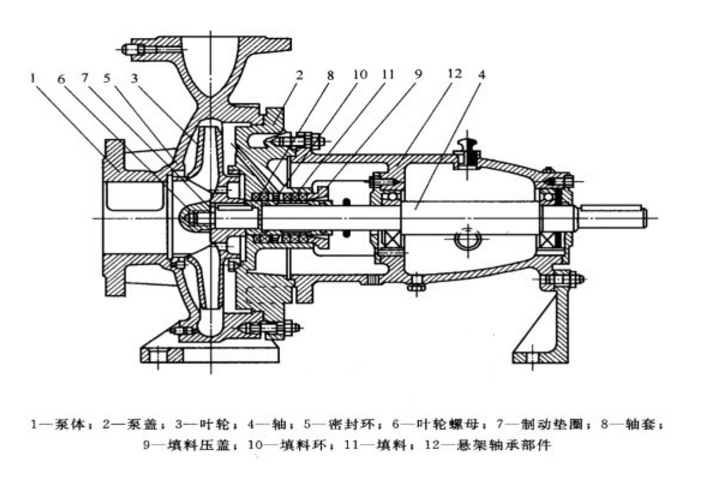

單吸清水離心泵結構圖

為了平衡泵的軸向力，大多數泵在葉輪的前后均裝有密封環，葉輪的后蓋上設有平衡孔。由于某些泵的軸向力較低，因此沒有密封環和平衡孔。

單吸清水離心泵的軸向密封環由填料壓蓋，填料環和填料等組成，以防止吸入空氣或大量漏水。水泵葉輪是否平衡。帶軟填料的腔體與葉輪的吸入口相連，如果葉輪入口處的液體處于真空狀態，則很容易沿軸套表面吸入空氣，因此安裝了填料環通過泵蓋上的小孔進入填料腔。該泵室內的壓力水被引導至填料環進行密封。如果單吸清水離心泵的葉輪沒有平衡孔，則由于葉輪背面的液體壓力大于大氣壓，因此不會出現泄漏問題，因此可能無法安裝填料環。

為了避免軸的磨損，在軸穿過填料腔的位置安裝軸套，并在軸套和軸之間安裝O形密封圈，以防止空氣沿配合方向吸入或漏水。

單吸清水離心泵的傳輸模式通過擴展的彈性聯軸器連接到電機。從驅動端看，泵的旋轉方向是順時針?lè)较颉?/p>
