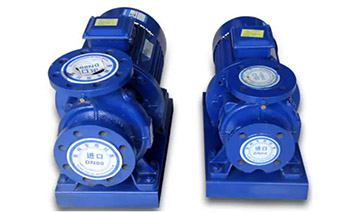

臥式離心泵的檢修質檢要求
1.軸及轉子的技術質量要求:
臥式離心泵葉輪、導葉和誘導輪表面應光潔無缺陷,泵軸跟葉輪、軸套、軸承等的配合表面應無缺陷和損傷,配合正確。
組裝臥式離心泵葉輪時對泵軸和各配合件的配合面,應清理千凈,涂擦粉劑涂料。
2.泵體組裝要求
安裝葉輪時,請注意旋轉方向是否正確。 它應與外殼上的標記一致。 固定葉輪的鎖緊螺母應處于鎖定位置。
密封圈與泵殼之間的徑向間隙應為0.00?0.03mm。 密封圈與葉輪配合部分的每一側的徑向間隙應滿足規定值,通常約為葉輪密封圈直徑的1?1.5倍,但不應小于軸承襯套的頂部間隙,并且在所有側面上均應均勻。
密封圈的軸向間隙應大于泵的軸向位移,且不應小于0.5?1.5mm(對于小型泵,此值較?。?。
3.密封裝置的安裝要求
機械密封裝置;
動環和靜環的表面必須光滑清潔,且無劃痕。
機械密封裝置上的軸的徑向跳動應小于0.03mm。
彈簧無裂紋,生銹等缺陷,彈簧兩端與中心線的垂直度偏差應小于5/1000,同一機械密封中彈簧之間的自由高度差 不應超過0.5mm。
動環和靜環的密封端面的撓度應不大于0.02mm,端面的不平行度應不大于0.04mm。
以上是湖南圣博凱斯水泵的總結。
