立式離心泵的基本結構是立式結構。立式離心泵有很多類型。如圖所示，單級單吸立式離心泵的基本結構主要包括蝸殼形泵殼，泵軸，葉輪，吸入管，壓力管，底閥，控制閥，加料漏斗和泵座。

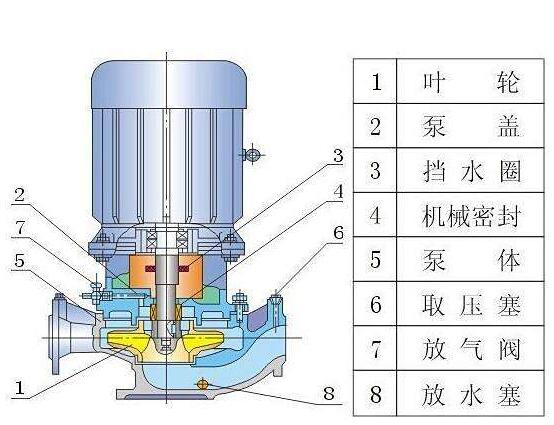

立式離心泵的結構組成圖
立式離心泵的基本結構組成
1.泵殼有兩種類型：軸向剖分和徑向剖分。大多數單級離心泵的殼體是蝸殼型，而多級離心泵的徑向剖分的殼體通常是環形或圓形的。通常，蝸殼泵殼體的內腔具有螺旋形的流動通道，以收集從葉輪流出的液體并將其引導至擴散管并到達立式離心泵的出口。泵殼承受所有的工作壓力和液體的熱負荷。
2.葉輪是唯一的工作組件，立式離心泵通過葉輪對液體起作用。葉輪具有三種類型的結構：封閉式，開放式和半開放式。封閉的葉輪由葉片，前蓋和后蓋組成。半開式葉輪由葉片和后蓋組成。開放式葉輪只有葉片，沒有前蓋和后蓋。封閉式葉輪效率較高，而開放式葉輪效率較低。
3.密封圈的作用是防止立式離心泵的內部泄漏和外部泄漏。由耐磨材料制成的密封環鑲嵌在葉輪和泵殼的前后蓋桿上，磨損后可以更換。
4.葉輪固定在泵軸的一端，聯軸器安裝在該端。根據泵的尺寸，可以選擇滾動軸承和滑動軸承。
5.軸封通常包括機械密封和填料密封。通常，立式離心泵被設計為既具有填料密封又具有機械密封。
