單級單吸清水離心泵是在我國范圍內共同設計的節能泵。它是其他單級清水離心泵的更新泵。優點是：全系列液壓性能布置合理，用戶選擇范圍廣，維修方便；效率和吸力提升達到國際平均先進水平。單級單吸清水離心泵適用于工業和城市給水和排水，以及農業灌溉和排水，以及輸送凈水或理化性質類似于凈水的其他液體。

單級單吸清水離心泵是根據我國標準ISO2858中指定的性能和尺寸設計的。它主要由泵體（1），泵蓋（2），葉輪（3），軸（4）和密封環（5），襯套和懸架軸承部件（12）組成。單級單吸清水離心泵的泵體和蓋部分從葉輪的背面分開，通常稱為后開口結構。優點是維護方便。維護期間，泵體，吸入管道，排放管道和電動機均未移動。只能拆下伸縮聯軸器的中間聯軸器，以退出轉子組件進行維護。泵殼（即泵體和泵蓋）形成泵的工作室，葉輪，軸和滾動軸承作為轉子。懸架軸承部分支撐泵的轉子部分，滾動軸承承受泵的徑向力和軸向力。

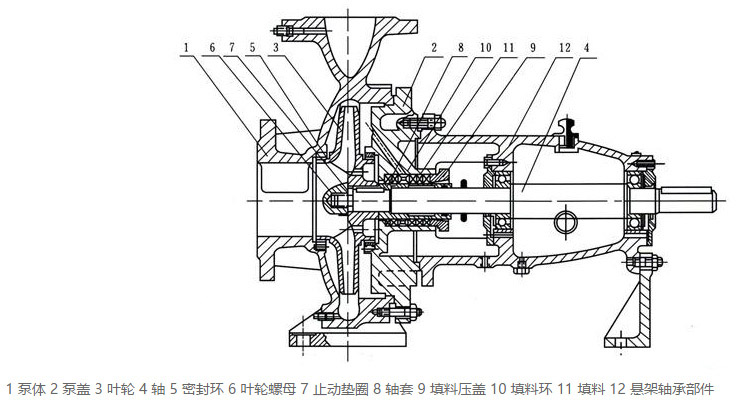

單級單吸清水離心泵結構圖

為了平衡泵的軸向力，大多數泵在葉輪前后都裝有密封環，并且在葉輪的后蓋上設有平衡孔。由于某些泵的軸向力很小，因此沒有密封環和平衡孔。單級單吸清水離心泵的軸向密封環由填料壓蓋（9），填料環（10）和填料（11）組成，以防止進氣或大量漏水。 如果單級單吸清水離心泵的葉輪達到平衡，則帶有軟填料的腔體將連接到葉輪吸入口。如果葉輪入口處的液體處于真空狀態，則很容易沿軸套表面吸入空氣。腔體配有填料環，可將泵腔中的壓力水通過泵蓋上的小孔引導至填料環，以進行密封。如果單級單吸清水離心泵的葉輪上沒有平衡孔，則由于葉輪背面的液體壓力大于大氣壓，沒有蒸汽泄漏的問題，因此填料環可能未安裝。為了避免軸損壞，在軸穿過填料腔的位置安裝了軸套。在軸套和軸之間安裝了一個O形圈，以防止空氣沿配合面吸入或漏水。單級單吸清水離心泵的傳動方式通過細長的彈性聯軸器與電動機連接。從驅動端看，單級單吸清水離心泵的旋轉方向為順時針旋轉。
