屏蔽式管道離心泵的結構

屏蔽式管道離心泵是一體結構。整機主要由泵體，葉輪，連接體，滑動軸承，定子，轉子，屏蔽套，電動機殼體等部分組成。該泵為立式單級單吸離心式，進口和出口在同一水平軸上，相同的口徑和規格可直接安裝在管道的任何部分。安裝和卸載極為方便，并節省了占地面積。該泵通過聯軸器與電機集成在一起，軸承采用進口石墨浸漬樹脂復合軸承，電機的定子和轉子之間用屏蔽套隔開。軸承使用流體本身作為潤滑劑和冷卻劑，具有設計合理，運行可靠的特點。該泵配有底座，可以直接安裝在底座上。由于屏蔽式管道離心泵具有低噪音和無振動的特點，因此在安裝過程中無需安裝隔振器或隔振墊。

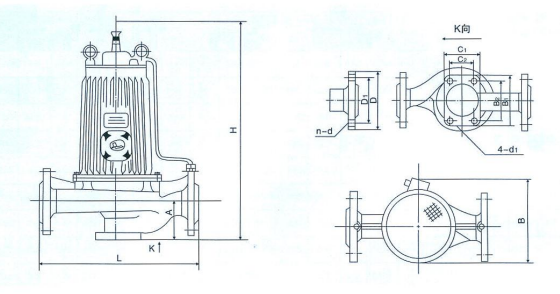

屏蔽式管道離心泵的安裝尺寸

屏蔽式管道離心泵的安裝

1.為了不使雜質進入該泵內而堵塞流道影響性能，應在屏蔽式管道離心泵進口前面安裝比吸入管截面積大3-4倍的過濾器。

2.安裝前應檢查機組緊固件有無松動現象，泵體流道內有無異物堵塞，以免屏蔽式管道離心泵運行時損壞葉輪和泵體。

3.安裝時管路重量不應加在水泵上，應有各自的支承體，以免屏蔽式管道離心泵變形影響運行性能和使用壽命。

4.如屏蔽式管道離心泵用于輸送熱水液體時，為了不使該泵承受管路的熱變形，可以不固定底腳螺栓，當管路系統在熱脹冷縮時，使該泵與管路同時移動。

5.為了維修方便和使用安全，在屏蔽式管道離心泵的進出口管路應各裝上一只調節閥門及在泵進出口附近各安裝一只壓力表，以保證該泵在額定范圍內運行，確保它的正常運行和使用壽命。

以上是湖南圣博凱斯水泵對屏蔽式管道離心泵的結構及安裝進行的總結。
