鑄鐵氣動隔膜泵是一種新型的輸送機械，在中國是一種新型的泵。使用空壓機壓縮空氣作為動力源，可以排出各種腐蝕性液體，顆粒狀液體，高粘度，易揮發，易燃，劇毒的液體。三種材料，鋁合金，鑄鐵，不銹鋼。鑄鐵氣動隔膜泵根據不同的液體介質使用丁腈橡膠，氯丁橡膠，氟橡膠和聚四氟乙烯。以滿足不同用戶的需求。自該泵投入生產以來，已被1,000多家國內石油，化工，電子，陶瓷，紡織，油漆和制藥機械系統單位采用。它被放置在特殊場合，用于泵送傳統泵無法泵送的各種介質。替代齒輪泵的理想產品取得了滿意的效果。

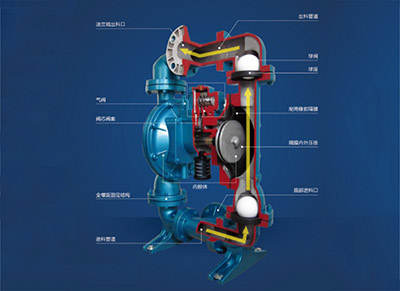

鑄鐵氣動隔膜泵的結構圖

鑄鐵氣動隔膜泵的結構圖

鑄鐵氣動隔膜泵的工作原理

在氣動隔膜泵的兩個對稱工作腔中A，B中各裝有一塊隔膜，由中心連桿將其結合成一體。壓縮空氣從泵的進氣口進入配氣閥，通過配氣機構將壓縮空氣引入其中一腔，推動腔中隔膜運動，而另一腔中空氣排出，一旦到達行程終點，配氣機構自動將壓縮空氣引入另一工作腔，推動隔膜相反方向運動，從而使兩個隔膜連續同步地往復運動。

在圖中壓縮空氣由進口進入配氣閥，使膜片向右運動，則A室吸力使介質由C入口流入，推開球閥2進入A室，球閥4則因吸入閉鎖，B室中的介質則被擠壓，推開球閥3由D流出同時使1閉鎖，防止回流，就這樣循環往復使介質不斷從C入口吸入D出口出排出。

以上是湖南圣博凱斯水泵對鑄鐵氣動隔膜泵的結構和原理進行的總結。
