隔膜泵依靠隔膜的來回?cái)噭?dòng)來改變工作室的容積以吸入和排出液體，隔膜泵是容積泵的一種特殊形式。

隔膜泵主要由傳動部分和隔膜缸蓋組成。傳動部分是驅動機構，其驅動隔膜來回?cái)噭?dòng)。其傳動形式包括機械傳動，液壓傳動和氣動傳動。其中，液壓傳動被廣泛使用。隔膜泵的工作部分主要由曲柄連桿機構，柱塞，液壓缸，隔膜，泵體，吸入閥和排出閥等組成，其中驅動機構和往復運動機構 由曲軸，連桿，柱塞和液壓缸組成的立柱。柱塞泵相似。下圖為液壓轉動的隔膜泵。

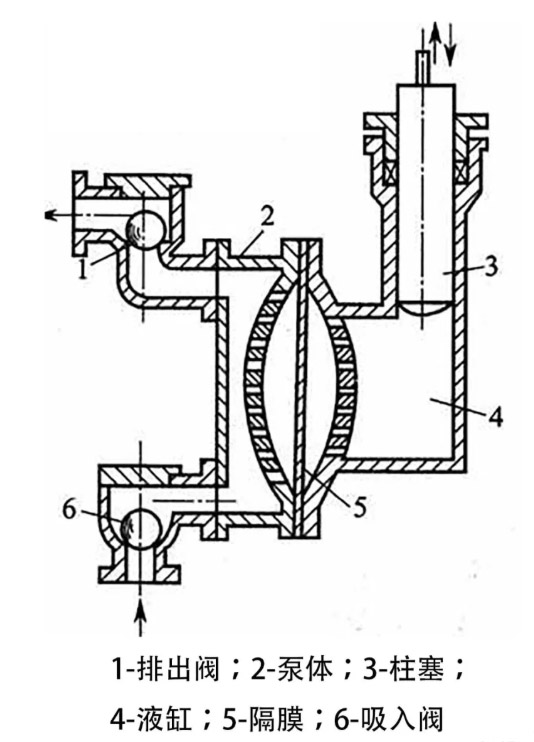

隔膜泵結構圖

當隔膜泵工作時，曲柄連桿機構由電機驅動，帶動柱塞往復運動。柱塞的運動通過氣缸中的工作流體傳遞到隔膜，隔膜來回?cái)噭?dòng)。

隔膜泵的缸蓋主要由隔膜隔開，以將待輸送的液體與工作流體分開。當隔膜移動到傳動機構的一側時，泵缸內的工作腔處于負壓狀態，并吸入液體。當隔膜移動到另一側時，將液體排出。待輸送的液體通過泵缸中的隔膜與工作流體分離，并且僅接觸泵缸，吸入閥，排放閥和隔膜的內側，而不會接觸柱塞和密封裝置，從而使 色譜柱重要部件（例如塞子）完全在含油介質中工作，并且處于良好的工作狀態。下圖顯示了隔膜泵的工作狀態。

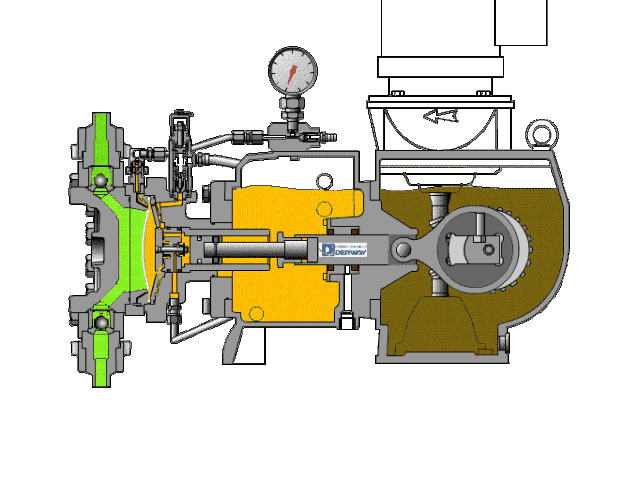

隔膜泵的工作原理圖

膜片必須具有良好的柔韌性和耐腐蝕性，并且材料通常為橡膠，四氟乙烯等。安裝在膜片兩側均帶有網眼的鍋底形零件以防止膜片局部變形太大，通常稱為隔膜限流器。 隔膜泵具有良好的密封性能，可以輕松實現無泄漏運行，并且可以用于輸送腐蝕性和高粘度的液體，例如酸，堿和鹽等。

以上是湖南圣博凱斯水泵對隔膜泵的原理和結構進行的總結。
