電動隔膜泵的配件有哪些？電動隔膜泵的配件有曲柄連桿機構，柱塞，液壓缸，隔膜，泵體，吸氣閥和排氣閥組成。

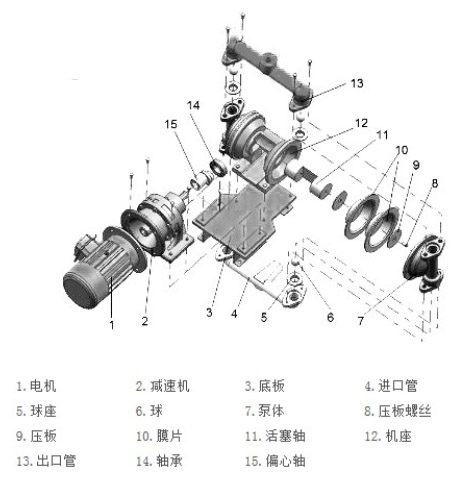

電動隔膜泵配件圖

1.隔膜

隔膜應光滑，無劃痕且柔軟，可以滿足要求。

2.控制閥

調壓閥的閥芯與閥座緊密吻合，煤油泄漏試驗為5分鐘，泄漏不超過一滴。 根據損壞情況，可以通過機械加工，定心敲擊或打磨來修復。如果無法修復，請更換它。

3.泵體零件

柱塞和導套的尺寸公差為H8 / g8，圓度為0.02mm，直線度為0.02mm，表面粗糙度為RaO.8，表面硬度為45-55HRC。匹配軸直徑與定位軸直徑的同軸度為0.02mm。 柱塞的較大磨削量為0.01D（D為直徑）。

4.導套

內徑與外徑之間的同軸度為0.02mm。柱塞的尺寸公差為H8 / g8。 與柱塞配合使用時，密封環應具有良好的彈性，無老化裂紋且無刮擦損壞。主軸頸，曲柄頸和軸承襯套的匹配公差為G7 / h6，圓度0.02mm，直線度0.02mm，表面粗糙度^ 0.8pm。 將主軸頸和曲柄重新磨削至直徑的0.04倍。

5.曲軸軸承殼

軸承套的配合面無應變和起毛，在導向孔垂直于軸承套的配合面的情況下，其表面粗糙度為0.02mm。 將兩個軸承殼合并后，兩端導向孔的同軸度為0.02mm。

6.曲軸

與軸承殼配合的尺寸公差為H7 / g6，與曲軸頸配合的尺寸公差為G7 / h6，配合表面粗糙度為hl.6fxm。 鍵槽和定位鍵的匹配尺寸公差為H7 / g7。

7.曲軸套

與主軸配合的尺寸公差為H7 / g6，表面粗糙度內徑，外徑同軸度為0.02mm

8.中軸

與軸套匹配的尺寸公差為H7 / g6。圓度為0.02mm，平直度為0.02mm，表面粗糙度為RaO.8 / jnn，經調質處理。匹配軸頸和定位軸頸的同軸度為0.02mm。較大的研磨量是直徑的04倍。

9.中軸套

表面粗糙度。內徑與外徑之間的同軸度為0.02mm。

以上是湖南圣博凱斯水泵對電動隔膜泵的配件組成部分進行的總結。
