工程塑料氣動隔膜泵的簡介

工程塑料氣動隔膜泵是一種新型輸送機械，工程塑料氣動隔膜泵主要用于輸送偏酸性的液體及用戶要求泵整機重量偏輕的工況，重量輕便于移動。工程塑料氣動隔膜泵也稱聚丙烯氣動隔膜泵是目前國內穎的一種泵類。采用壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能予以抽光吸盡。其性能參數與德國和美國的產品想接近。本廠目前已形成系列化生產，共有八種規格直徑：￠10mm3/8″、￠15mm1/2″、￠25mm1″、￠40mm11/2″、￠50mm2″、￠65mm21/2″、￠80mm3″、￠100mm4″。四種材質、鋁合金、鑄鐵、不銹鋼、工程塑料隔膜泵。塑料隔膜泵根據不同液體介質分別采用丁晴橡膠、氯丁橡膠、氟橡膠、聚四氟乙烯。以滿足不同用戶的需要。氣動隔膜泵自1986年投產以來，已被國內一千多家石油、化工、電子、陶紡織系統單位采用，安置在種特殊場合，用來抽送各種常規泵不能抽吸的介質，均取的了滿意的效果。

工程塑料氣動隔膜泵

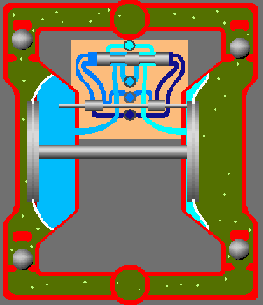

工程塑料氣動隔膜泵的工作原理

工程塑料氣動隔膜泵的兩個對稱工作室中的每個均配有一個彈性膜片。連桿將兩個膜片組合為一個主體。壓縮空氣從泵的進氣接口進入閥后，兩個腔中的隔膜驅動通過聯動裝置連接的兩個隔膜同步移動。同時，另一個工作室中的氣體從隔膜的背面排出。一旦行程結束?？諝夥峙錂C(jī)構自動將壓縮空氣引入另一個工作室，并推動隔膜沿相反方向移動，從而形成兩個隔膜的同步往復運動。在每個工作室中布置兩個單向球閥4。隔膜的往復運動導致工作室內部容積的變化，迫使兩個單向球閥交替地打開和關閉，從而連續地吸入和排出液體。

以上是湖南圣博凱斯水泵對工程塑料氣動隔膜泵的簡介和工作原理進行的總結。
