氣動雙隔膜泵的概述

氣動雙隔膜泵有很多類型，流體部件由鋁合金，球墨鑄鐵，聚丙烯，不銹鋼隔膜泵等材料加工而成。隔膜根據隔膜材料的不同而不同：丁腈橡膠，氯丁橡膠，聚乙烯，三道橡膠，聚醚橡膠，氟橡膠，聚四氟乙烯，聚二氟乙烯可滿足不同液體介質的需要。

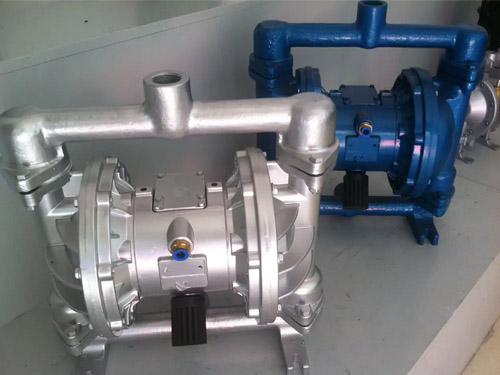

氣動雙隔膜泵

氣動雙隔膜泵的工作原理

氣動雙隔膜泵的工作原理是，在氣動雙隔膜泵的兩個對稱工作腔中，每個腔室均配有一個柔性隔膜。連桿將兩個隔膜組合成一個整體。壓縮空氣從該泵的進氣口進入中間體。將隔膜推入兩個工作室，并驅動由連桿連接的隔膜同步移動。

同時，另一個工作室中的氣體從其隔膜的背面排出。當活塞到達其沖程末端時，閥機構自動將壓縮空氣引入另一個工作室，并推動隔膜泵沿相反方向移動，從而形成兩個隔膜的同步往復運動。每個工作室中都布置了兩個單向球閥。隔膜的往復運動導致工作室內部容積的變化，迫使兩個單向球閥交替地打開和關閉，從而使液體被連續吸入和排出。

與其他氣動雙隔膜泵的明顯區別是配氣閥的結構。氣動雙隔膜泵的空氣分配閥結構取消了傳統“ O”形圈和圓柱閥結構的空氣分配閥。使用三向先導式可消除閥門死點和該泵停機。提供正確可靠的換向信號，避免停機和更快的換向，使該泵具有更大的流量，并提供輸送性能，使脈沖更小，流量更穩定。

以上是湖南圣博凱斯水泵對氣動雙隔膜泵的概述及原理進行的總結。
