氣動單向隔膜泵使用壓縮空氣作為動力源。是一種氣動式正向位移的隔膜泵。在國內泵類產品中是新型的一種泵類產品，是一種新型的輸送機械。

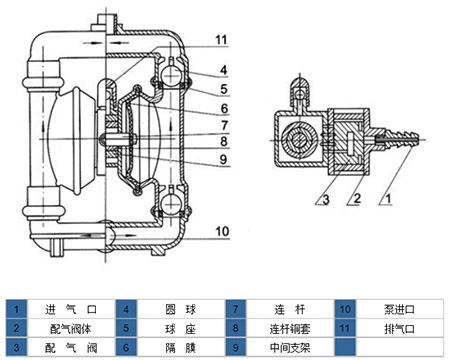

氣動單向隔膜泵的結構圖

氣動單向隔膜泵結構圖

氣動單向隔膜泵工作原理

空氣通過空氣閥被壓縮到隔膜A的背面，液體室被隔膜擠壓。 這種空氣驅動方法可以避免普通活塞驅動的機械應力，從而顯著延長隔膜的使用壽命。當壓縮空氣將隔膜A推離中心體時，另一端的隔膜B被連接的中心軸同時拉向中心體。隔膜B背面的空氣從出口排到泵體。這樣，B腔形成真空狀態，因此可以通過外部大氣壓將流體從進口支管中推出，從而將閥球推離閥座，從而使流體自由進入B腔。 直到充滿。

當被空氣擠壓的膜片A達到其位移極限時，空氣閥會將空氣引導到膜片B的后部，同時形成擠壓力將其推離中心體，同時拉動連接的 隔膜A返回在中心體中，隔膜B驅動產生的液壓將入口閥球推回閥座，同時將出口閥球推離閥座，從而可以 從泵體中擠出并從出口排出。隔膜A被拉回到中心體的作用使A腔形成真空狀態，因此流體可以被大氣壓的入口支管推離閥座并進入A腔直至充滿。

通過在中心軸兩端固定的兩片隔膜的左右水平運動將材料壓送出去。在圖1的左側空氣室b中，送入壓縮空氣使中心軸向左方向移動。材料室B中的材料被壓出，同時材料室A吸入材料。當中心軸向左移動到行程盡頭時，空氣交換閥換向，壓縮空氣被送入右側空氣室a，使中心軸向右方向移動。材料室A中的材料被壓出，同時材料室B吸入材料。這樣的動作往復進行材料就被連續的吸入和吐出。

氣動單向隔膜泵工作原理

1.空氣室A被送入壓縮空氣，中心軸連同左右的隔膜片一起向左方向移動。

2.中心軸向左移動到行程盡頭時，被接近開關C感知，使泵的電氣控制原件動作控制電磁閥換向。

3.電磁閥換向以后.壓縮空氣被送入空氣室B，中心軸和膜片又同時向右方向移動

4.中心軸向右移動到行程盡頭時，被接近開關D感知，使泵的電氣控制原件動作控制電磁閥換向回到圖1的狀態。

以上動作往復進行，使氣動單向隔膜泵連續動作下去。

以上是湖南圣博凱斯水泵對氣動單向隔膜泵的結構圖及工作原理進行的總結。
