臥式清水離心泵概述
IS泵是臥式單級單吸臥式清水離心泵,用于泵送凈水和理化性質類似于沒有固體顆粒的水的液體。廣泛用于工業,農業和城市,排水,消防供水等。
IS泵是根據我國標準IS02858規定的性能和尺寸設計的,其技術標準已接近國際標準,達到了國際先進水平。它是我國推廣的節能泵產品之一。
該泵結構簡單,性能可靠,體積小,重量輕,抗氣蝕性能好,功耗低,使用維護方便。
IS型泵用途廣泛 整個系列共有140種規格,但僅使用了4種軸。相同規格的軸,軸承,軸封,葉輪緊固件等。

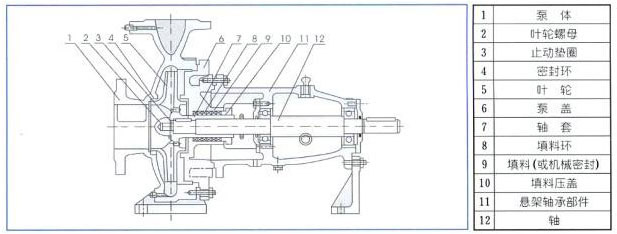

臥式清水離心泵結構圖說明
臥式清水離心泵為后開式結構,拆開泵蓋和葉輪時不需拆卸吸水和排出管路。懸架內裝有兩個滾珠軸承,用機器油或潤滑脂潤滑。臥式清水離心泵通過彈性聯軸器由電動機直接驅動。渦室、腳、進水法蘭和出水法蘭鑄成一個整體。
臥式清水離心泵的組成部分
1.泵體 2.葉輪螺母 3.止動墊圈 4.密封環 5.葉輪 6.泵蓋 7.軸套 8.填料環 9.填料(或機械密封) 10.填料壓蓋 11.懸架軸承部件 12.軸
