臥式清水離心泵的安裝質量對它的運行和壽命有重要影響，必須仔細進行安裝和校準。臥式清水離心泵的安裝高度<10.09m-（NPSH）rm-0.5m-hwm，hw是吸入管路水力損失。
1.安裝和校準
（1）除去底座上的油污和灰塵，然后將底座放在基礎上。
（2）使用水平儀檢查底座的水平度，并允許使用楔鐵進行水平找正。
（3）用水泥澆注底座和地腳螺栓孔。
（4）水泥干燥固化后，檢查底座和地腳螺栓孔是否松動，適當時擰緊地腳螺栓，然后重新檢查水平度。
（5）清潔底座的支撐平面，臥式清水離心泵支腳和電動機支腳的平面，然后將該泵和電動機安裝在底座上。
（6）在聯軸器之間保持一定的間隙，檢查該泵軸的中心線是否與電機軸一致，并用薄墊片調節使其同心。壓力表安裝在該泵的出口法蘭上，以觀察和控制該泵的運行。

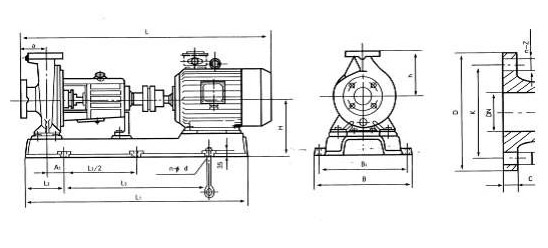

臥式清水離心泵安裝尺寸圖
2.臥式清水離心泵的安裝說明
（1）臥式清水離心泵的安裝高度，管道的長度，直徑和流量應符合計算，并努力減少不必要的損失。
（2）長途運輸應使用較大的管徑。該泵的管道應該有自己的支架，并且不允許在該泵上增加管道的重量，以免壓壞此泵。
（3）如果排放管道裝有止回閥，則應將其安裝在閘閥的外部。
