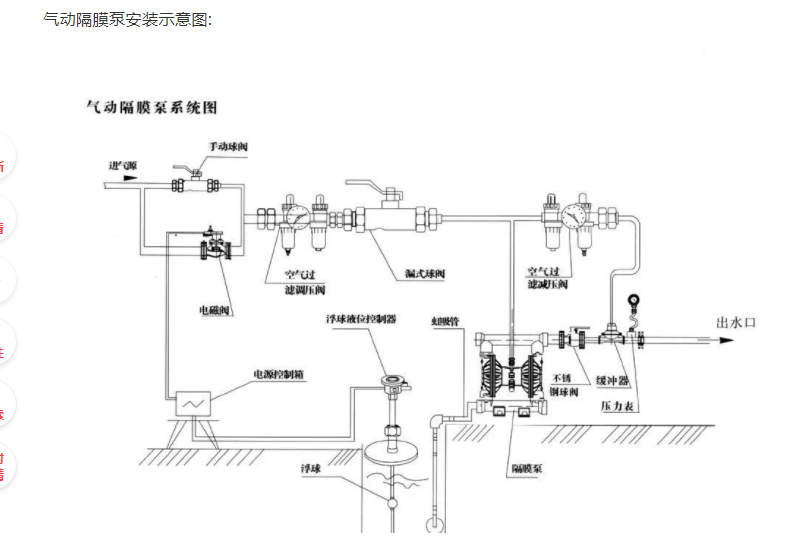

在采購了氣動隔膜泵以后，若是沒有技術人員安裝，很可能耽擱生產，下來我們就簡單的介紹一下氣動隔膜泵的安裝步驟以及安裝示意圖。

把隔膜泵放置在盡量靠近要抽流體的地方，使吸入管線路最短、配置零件數量減少，不要減少管路規格。為了延長隔膜壽命，要使氣動隔膜泵盡量靠近被抽的液體，入口壓力超過 10英尺(3米)液柱時需要安裝一套緩壓調整裝置來延長隔膜壽命。如果安裝硬管道，在泵和管道之間要用短的軟管來連接。軟管可以減緩管道的振動和扭曲，推薦使用一個穩壓罐來進一步減小流體中的脈沖。

氣動隔膜泵吸入管的管徑不得小于泵入口端口徑，如輸送高粘度流體時，吸入管的管徑最好大于泵入口口徑。入口端的吸入配管必須耐用，沒有褶皺，才能夠產生高真空狀態。出口配管的管徑至少要與出口徑相等，或者稍微大些以降低摩擦損失。所有配管及接頭必須是密封不漏的，否則會降低泵的自吸能力。

氣動隔膜泵安裝：如若忽略安裝細節，長期以來的細心策劃、研究及挑選將仍可能導致不佳泵送效果及影響泵的使用壽命。

位置：噪音、安全及其他邏輯因素通常都對設備應安裝的位置有要求。有沖突要求的并聯安裝將可能導致使用區域的阻塞，影響到其他泵的安裝。

使用：首先，氣動隔膜泵的位置必須是便于使用的，便于維修人員進行日常檢查及調試。

供氣：每臺氣動隔膜泵應有一條通氣管，且通氣管應能提供足以達到理想泵送流量的空氣量。氣壓按不同泵送需求而定，但勿超過7BAR。（125PSI）

安裝高度：請充分考慮氣動隔膜泵的自吸能力以避免自吸減少的問題。

管路：直至考慮過每個可能發生管路問題的位置后才能最終決定泵位。

最佳安裝應選擇在一個最短及最直進出口管路的連接處。應盡量避免額外的彎管及管件設施。泵體應能獨立支撐所有管路。而且，管路應有序排列以避免給泵體管路裝置產生應力。

可以安裝活動軟管以消除泵自然往返動作而產生的應力。若要將泵體與一固定底座連接，在泵體及底座間的安置緩沖墊將有助減少泵體震動。
