不銹鋼氣動隔膜泵是我們公司生產的一種新型水泵種類，我們公司生產的隔膜泵材料有鑄鐵，鋁合金，不銹鋼和工程塑料等材料，產品性能穩定，外形美觀，受到廣大用戶的喜愛和追捧。在制藥和化工等行業已經逐漸取代了離心泵，一臺空壓機可以同時驅動多臺隔膜泵，具有高效節能。該泵不需要外接電源，在很多需要防爆區域被選為必選產品。

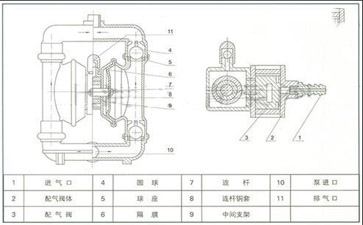

不銹鋼氣動隔膜泵結構圖

氣動隔膜泵的結構示意圖

不銹鋼氣動隔膜泵結構組成（如上圖所示），進氣口，配氣閥體，配氣閥，圓球，球座，隔膜，連桿，連桿銅套，中間支架，泵進口，排氣口。

不銹鋼氣動隔膜泵安裝方法

位置：對不銹鋼氣動隔膜泵的安裝位置有要求，用并聯安裝可能會導致堵塞，影響其他水泵的安裝。

使用：該泵的安裝位置是便于使用的，以便維修人員進行日常檢查和調試。

供氣：每臺不銹鋼氣動隔膜泵應該配一條通氣管，并且通氣管應該提供足量的空氣。氣壓按照不同的泵送要求而定，不應超過7bar。

安裝高度：考慮該泵的自吸能力避免自吸減少，建議垂直安裝高度不超過5m，減少進口彎頭的使用。

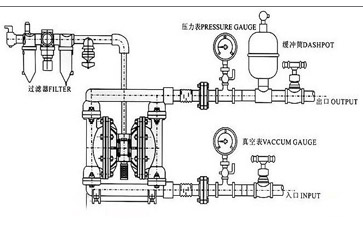

不銹鋼氣動隔膜泵安裝圖

可以安裝活動軟管，用來消除該泵往返運動所產生的應力。如果泵體和固定底座連接，在泵體及底座之間的緩沖墊可以有效幫助減少泵體震動。

如果不銹鋼氣動隔膜泵用于泵送細小介質，則必須確認所有的管道接頭密封不外漏，吸程在該泵的能力控制范圍內。

吸入管的管徑不能小于入口端口徑，如果輸送高粘度流體時，吸入管的管徑應大于該泵入口口徑。入口端的吸入配管必須采用硬質管，才能產生真空。出口配管的管徑要和出口徑相同，或者稍微大些，用來降低摩擦損失。隔膜泵的自吸能力受吸入管的密封狀態影響。
