在離心泵的基礎上進行組合和設計，同時根據溫度和介質的不同，在ISG立式管道離心泵上研發出熱水循環泵，耐腐蝕化工離心泵，油泵等。下面由水泵廠家來講解一下立式離心泵流量調節的方法。

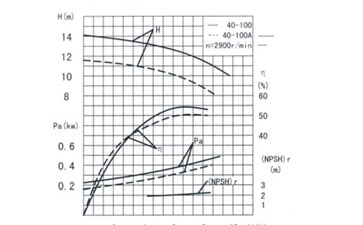

立式離心泵流量曲線圖

1.出口節流

這時一種低廉的流量調節方法。這種方法通常在低轉數水泵和中轉數水泵上使用。關閉出口管路上任意形式的閥門，都會增大系統壓頭，系統壓頭曲線在較小的流量下和立式離心泵壓頭曲線相交。出口節流使操作點移動到較低的效率點，在節流閥處有功率損失。這對大型的水泵裝置很重要，而投資較高的調節方法可能在經濟上更具吸引力。節流關死可能引起水泵內流體過熱，可以用旁路來維持需要的小流量。這對處理人事或者揮發性液體的水泵而言比較重要。

2.吸入口調節

在吸入管路可以通過節流節省一些功率，出口節流會造成液體過熱或汽化，所以立式離心泵常用入口節流。在很小的流量下，該泵的葉輪內有少量液體，輸入功率約為出口節流時葉輪充分運轉位的1/30凝結，水泵的流量通常采用入口節流。

3.旁通調節

從立式離心泵的排出管路可以分流出全部或者部分流量，經過旁路管引到該泵的吸入口。旁路中可以安裝一個或者多個流量孔和合適的控制閥。計量旁路通常用于減小鍋爐給水泵的流量，主要防止運行過熱。

4.轉速調節

采用轉速調節流量時，可以使所需的功率減小，可以有效排除流量調節過程中發熱的現象。

5.補氣

向立式離心泵的吸入口補氣，也是調節流量的方法之一。運用這種方法，比出口節流更能節省功率。平時，不建議在輸送的液體中留有空氣，空氣太多會有危險。所以，特殊場合外，不建議所以這種方法。
