單向氣動隔膜泵的工作原理

單向氣動隔膜泵是由兩部分組成，分別是工作腔和氣動腔。中間有隔膜片隔開，壓縮空氣由進氣口進入氣動腔。由于壓力增大使隔膜片向左移，主彈簧被壓縮，單向閥開啟，將工作腔中的介質壓出。氣動閥芯左移關閉進氣口，空氣經過閥瓣，氣動套，氣壓室，經由出氣口排出，氣動腔減壓，隔膜片復位并向右推，進氣口開啟，進入下一個動作周期。連續往復式運動引導介質吸入和排出，完成介質的輸送工作。該泵為氣動驅動，沒有電磁火花等?？梢栽诃h(huán)境惡劣的工作場合，用于流體的傳輸和運送。

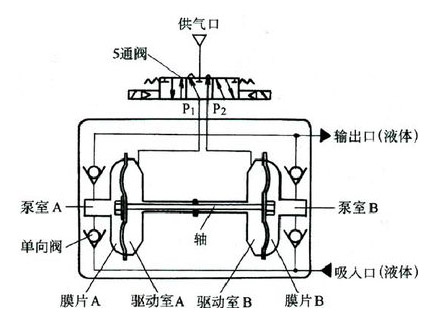

單向氣動隔膜泵工作原理

單向氣動隔膜泵的工作特性

氣動隔膜泵廣泛應用于包裝印刷業的水性油墨金刷機，凹版印刷機，柔性版印刷機的墨料提升循環系統，也可以用于輸送其他各種粘度的液體，如，水，油，漿液，腐蝕性或者帶有微小固體顆粒的液體。

壓縮空氣為動力，工作過程中不會產生火花，靜電和電磁干擾，可以直接用于易燃易爆場所及管道內。

構造合理，操作方便。介質的流量可以根據粘度及使用需求量，通過改變氣源壓力或者針型閥的進氣量來進行為無極調節。

泵體采用鋁合金壓鑄，內部零件全部選用不銹鋼材料制造。該泵配有回墨手柄，工作完畢后同時按下兩個手柄，泵及管道內的存余介質會自動返回容器中，節約原料，便于清洗（再次工作時需要先拉出手柄）。
