隔膜泵各部件的名稱叫什么？有一部分用戶不會叫它們的名稱。下面我們將簡要介紹一下。

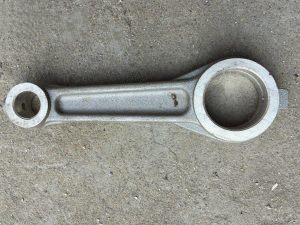

隔膜泵的工作部分主要由曲柄連桿機構，柱塞，液缸，隔膜，泵體，吸入閥和排出閥組成。

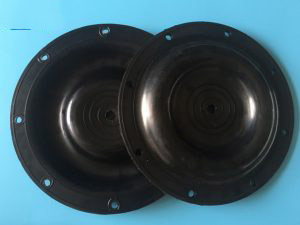

1、膜片

膜片

膜片要求光滑，無刮痕，彈性應該符合要求。

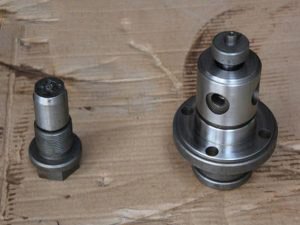

2、控制閥

控制閥

調節壓力閥閥芯與閥座的嚴密性，用煤油滲漏測試5分鐘，以滲漏不能超過一滴為宜。根據損壞情況可以相應采取機械加工，定心敲擊閥或者研磨法進行修復。無法修復時需要及時更換。

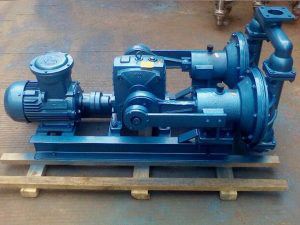

3、電動隔膜泵泵體部件

電動隔膜泵

柱塞與導向套配合尺寸公差為H8/g8，圓度是0.02mm，直線度為0.02mm，表面粗糙度為RaO.8，表面硬度45-55HRC。

配合軸徑與定位軸徑同軸度0.02mm。柱塞的修磨量為0.01D（D表示直徑）。

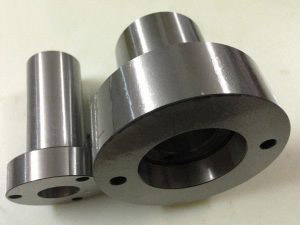

4、導向套

導向套

內徑與外徑的同軸度為0.02mm。與柱塞配合的尺寸公差為H8/g8。密封圈彈性良好，沒有老化裂紋現象，與柱塞配合無劃痕損傷。

5、曲軸軸瓦殼

曲軸軸瓦殼

與軸瓦配合表面沒有拉傷起毛現象，表面粗糙度與軸瓦殼配合表面的導向孔垂直度0.02mm。兩軸瓦組合后，兩端導向孔同軸度0.02mm。

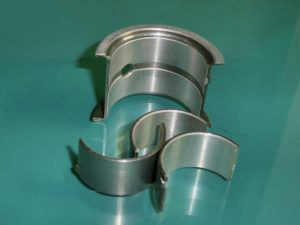

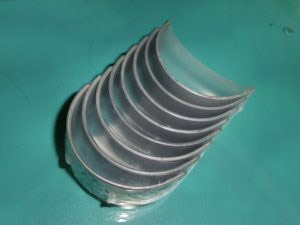

6、曲軸瓦

曲軸瓦

和軸瓦殼配合尺寸公差為H7/g6，與曲柄頸配合尺寸公差為G7/h6，配合表面粗糙度hl.6fxm。挖鍵槽與定位鍵配合尺寸公差是H7/g7。

7、曲軸套

曲軸套

與主軸頸配合尺寸公差是H7/g6，表面粗糙度內徑與外徑同軸度為0.02mm。

8、中軸

與軸套配合尺寸公差為H7/g6。圓度是0.02mm，直線度0.02mm，表面粗糙度RaO.8/jnn，調質處理。配合軸頸與定位軸頸同軸度是0.02mm。較大修磨量為直徑的0.4倍。
