臥式多級泵也被稱為臥式多級離心泵，下面講解一下臥式多級離心泵的拆卸與安裝。操作前請操作員穿戴好勞保用品，保護好自身安全。

臥式多級泵的拆卸

一、倒流程卸壓

停泵

1.關閉該泵進出口閥門。

2.打開放空閥卸掉余壓。

3.打開過濾器排污閥，放凈過濾器內的介質。

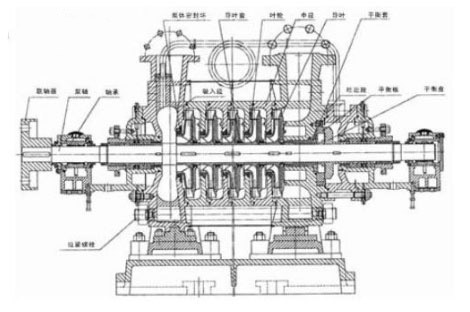

臥式多級泵的拆解圖

二、拆卸泵體

1.拆卸高壓輸出端法蘭螺栓。

2.拆卸高壓端軸承壓蓋連接螺母，卸下高壓端軸承端蓋，然后拆卸軸承支架連接螺母，卸下軸承支架。

3.拆卸高壓端軸承鎖緊螺母，用拉力器取下高壓端軸承，取下高壓端軸承內蓋和軸承膠皮檔套，拆下軸間套和軸承蓋板。

4.卸掉填料壓蓋螺栓，并沿軸向抽出壓蓋。

5.拆下穿杠兩端的螺母，抽出泵各段的連接穿杠。拆下平衡管兩端法蘭固定螺釘，取下平衡管。

6.沿軸向取出填料函，然后取出填料和填料軸套密封，填料軸套。

7.沿軸向取出平衡盤及平衡盤鍵。

8.卸掉高壓泵頭端地腳螺栓，軸向取出高壓泵頭。

9.軸向取出次一級葉輪，并用石筆做好標記。用銅棒和手錘敲出液段的凸緣，使之松脫后卸下。為了防止在拆卸出液段過程中，中斷震動下落，應預先在其下方墊上木塊，如此依次將各級拆卸時，各段之間的相互位置要事先打上記號，并依次擺好。

10.拆卸進液端軸承體，先拆卸進液端軸承壓蓋連接螺母，卸下進液端軸承端蓋，然后拆卸進液端軸承支架連接螺母，卸下進液端軸承支架。

11.拆卸密封填料壓蓋，拆卸鎖緊螺母用拉力器取下進液端軸承，卸下進液端軸承內蓋和軸承擋套，拆下填料壓蓋連接螺母，并沿軸向抽出壓蓋，然后取出填料和填料軸套。

12.拆卸泵軸將軸承體和泵軸一并抽出。

臥式多級泵的安裝

1.清洗卸下來的配件。

2.清洗完成后，安裝臥式多級泵的拆卸方法從12到1反向操作即可。
