在了解雙吸泵的安裝方法以及安裝示意圖之前，我們先要清楚單級雙吸泵的結構圖，這有利于正確安裝雙吸泵。
雙吸泵安裝方法
1.雙吸中開泵的安裝需要采用較短的管路布置，盡量減少彎管等配件，可以適當配大一些口徑的水管，用來減少管內水流的速度。
2.安裝地點的水溫和高程，如果當?shù)睾０卧?00米以上，又或者抽水的水溫超過20℃，計算值要進行修正。不同海拔高程處的大氣壓和高于20℃水溫時的飽和蒸汽壓力。水溫低于20℃時，飽和蒸汽壓力可以忽略不計入在內。
3.雙吸離心泵的安裝技術關鍵在于確定水泵安裝高度（吸程）。雙吸泵的吸程高度指水源面到單級雙吸泵葉輪中心線的垂直距離，與允許吸上真空高度不能混為一談。安裝高度應該是允許吸上真空高度減去吸水管道損失揚程以后，剩下的那部分?jǐn)?shù)值，需要克服實際地形吸水高度。單級雙吸離心泵安裝高度不能超過計算值，否則會抽不上來水。
4.從管道安裝技術上，吸水管道要求有嚴格的密封性，不能漏水和漏氣，否則會破壞雙吸泵進水口處的真空度，使出水量減少，嚴重時甚至抽不上來水。

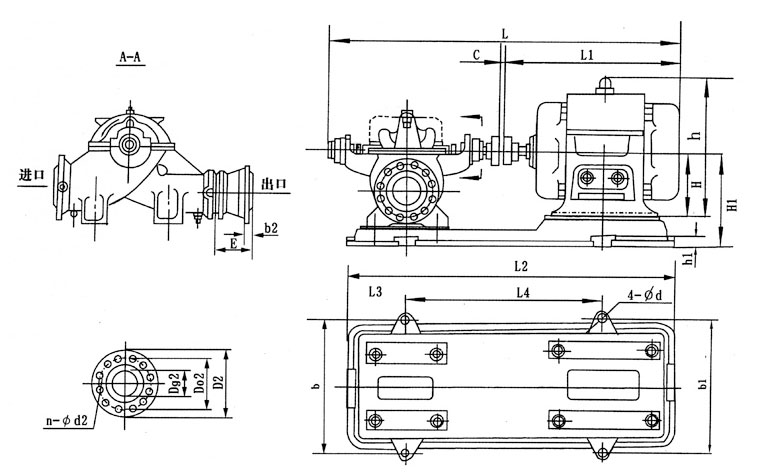

雙吸泵安裝示意圖
雙吸泵安裝示意圖
