循環水水泵轉子由葉輪、軸、平鍵、左右定位套及螺紋套組成。空調循環水泵轉子結構大，局部存在形位誤差，葉輪拆卸困難。本文介紹了大型循環水泵葉輪的拆卸方法。

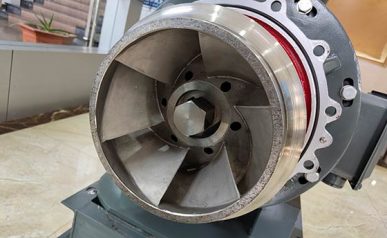

葉輪拆卸圖解
雖然葉輪與軸的配合為間隙配合，由于葉輪與軸的配合包容面較大，葉輪孔、軸和鍵的形位有誤差，造成葉輪的拆卸較困難。同時由于轉子運行時間較長，定位套與軸之間的間隙已被介質的銹蝕及污物沉積填充堵死，定位套無法單獨取下，只能隨葉輪一起卸下，這樣就更增加了葉輪拆卸的難度。鑒于轉子結構特點和實際使用情況，我們采用頂壓法與溫差法并用的拆卸方案，取得了很好的效果。大型循環水泵葉輪拆卸的基本過程是：在進行拆卸時，先把轉子放在胎具上，然后再將橫梁放于葉輪入口端面上，在千斤頂對軸的頂壓下，整個轉子垂直向上移動，當橫梁與胎具上部框架兩側的固定梁相接觸時，便起到限制葉輪向上移動的作用。隨著轉子下方千斤頂?shù)睦^續施壓，當頂壓力超過葉輪與軸之間的結合阻力時，就會使葉輪與軸產生滑移，直至脫落。
以上由水泵廠家總結。
