氣動泵是氣動隔膜泵的簡稱，氣動隔膜泵按驅動方式可以分為氣動雙隔膜泵、氣動單向隔膜泵、單向氣動隔膜泵。氣動隔膜泵按材質可分為鋁合金氣動隔膜泵、不銹鋼氣動隔膜泵、鑄鐵氣動隔膜泵、工程塑料氣動隔膜泵。第三代氣動隔膜泵為新型氣動隔膜泵，其性能可以替代進口機械隔膜泵。下面介紹一下氣動泵工作原理動畫。

氣動泵工作原理動畫

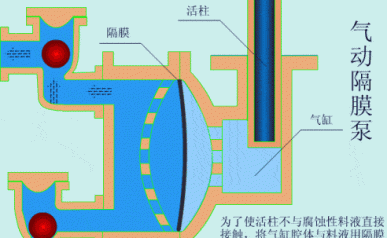

圖1氣動泵工作原理動畫

氣動隔膜泵工作原理是利用空壓機把壓縮空氣輸入隔膜泵的配氣閥來驅動QBY隔膜泵，中間體內的軸來帶動隔膜泵泵體介質室內的QBY氣動隔膜泵膜片做橫向拉伸運動，來達到自吸流體作用的容積式往復泵。在隔膜泵的兩個對稱工作腔中，各裝有一塊彈性隔膜，隔膜驅使聯桿把兩塊隔膜連為一體，壓縮空氣氣動泵的進氣接頭進入配氣閥后，推動兩個工作腔內的隔膜，驅使聯桿連接的兩塊膜片做同步運動。另一工作腔中的氣體會從隔膜背后排出泵外。氣動隔膜泵有氣流結構和液流結構兩部分構成，使兩側隔膜完全分離。

圖2氣動泵工作原理動畫

氣閥室中的高壓氣體通過氣流疏導系統帶動連桿軸做左右往復運動，消耗后的低壓氣體通過排氣口快速排出。兩側高壓和低壓氣體交替作用下，連桿軸帶動兩側膜片左右運動，使兩邊容積腔內氣壓發生交替變化，進而實現液體的吸入和排出。

隔膜泵廠家總結。
