氟塑料離心泵按照型號可以分為FSB氟塑料離心泵和IHF氟塑料離心泵。氟塑料離心泵按照材質可以分為氟塑料合金離心泵和氟塑料襯里離心泵。IHF氟塑料離心泵是按照國內外標準進行研發設計制造的，泵體材質為（F46）聚全氟乙丙烯，具有檢修便捷、結構構造合理、不易老化、經久耐用等優點。適用于農業、化工、電力、食品、紡織等行業。工作溫度在零下八十五度到兩百度之間?？梢员盟湍透g介質，例如強氧化劑、硝酸和硫酸等。以下講解氟塑料離心泵結構組成圖解。

氟塑料離心泵結構組成圖解

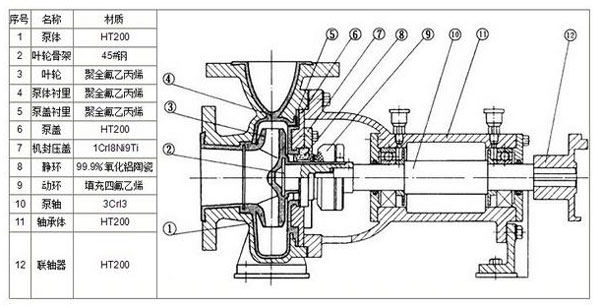

從圖1氟塑料離心泵結構組成圖解可以看出氟塑料離心泵由1.泵體 2. 葉輪骨架 3.葉輪4.泵體襯里 5.泵蓋襯里 6.泵蓋 7.機封壓蓋 8.靜環 9.動環 10.泵軸 11.軸承體 12.聯軸器組成。

泵體

離心泵泵體由吸水室和壓水室兩部分組成，是離心泵的的重要組成部分之一。

葉輪

葉輪被稱為水泵的“心臟”，葉輪有葉片組成，葉片受到流體的沖擊進行旋轉而產生的動力。也是水泵、風機里帶有葉片的輪。

泵蓋

泵蓋是有多種形狀，有圓形和方形，一般用圓形的居多，由金屬或者塑料制成。

機封壓蓋

機封壓蓋可以有定位和離心泵連接的作用。

泵軸

泵軸是用于把發動機輸入的扭矩傳輸給風扇和葉輪。所需的能量由葉輪和風扇提供。

聯軸器

聯軸器的作用是緩沖和減振的彈簧元件，用于保護工作機和原動機，使其不受損傷。

氟塑料離心泵結構組或圖解由離心泵廠家總結。
