氣動雙隔膜泵是新型運輸機械隔膜泵的一種，使用壓縮空氣為動力源，針對各種含有固體顆粒、揮發性液體、有毒有害的液體、粘度高、易腐蝕的液體都能抽完吸光。被廣泛適用于各行各業，氣動隔膜泵產品被廣大用戶所喜愛。氣動雙隔膜泵無需灌引水，也能抽吸流動的介質，又可以泵送不易流動的固體介質。通過性能強。下面觀看氣動雙隔膜泵工作原理動態圖。推薦閱讀：氣動隔膜泵結構圖與工作原理

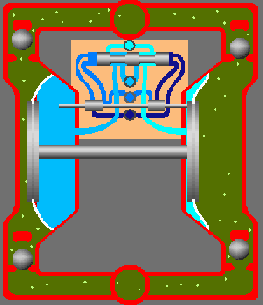

氣動雙隔膜泵工作原理動態圖

氣動雙隔膜泵工作原理動態圖

從上圖氣動雙隔膜泵工作原理動態圖可以看出氣動雙隔膜泵的工作原理和柱塞泵類似，都是利用膜片的往返運動來使容積發生變化的容積泵。在隔膜泵的對稱工作腔里，各配有一塊彈性的膜片，聯桿可以把兩塊膜片結合在一起，壓縮空氣從氣動隔膜泵的進氣接頭進入配氣閥后，推動兩個工作腔里的膜片，驅使聯桿聯接的兩塊膜片一起運動。工作腔里的氣體從隔膜的后面排出泵外。運動結束時。配氣機構把壓縮空氣吸引到另一個工作腔內，推動膜片向相反的方向運動，驅使兩個隔膜進行同步往復運動。工作腔內有兩個單向球閥，膜片的往復運動，使工作腔內容積發生改變，驅使兩個單向球閥往復的開啟和關閉。使液體被連續的吸入與排出，周而復始這一運動過程被稱為氣動雙隔膜泵的工作原理。

氣動雙隔膜泵原理動態圖

通過對氣動雙隔膜泵工作原理的講解，相信您已經對隔膜泵原理有所了解。氣動雙隔膜泵工作原理動態圖由隔膜泵廠家提供。
