立式多級管道離心泵通過聯軸器直接與泵軸相連，拉桿螺栓把耐壓筒、過流部件固定在泵頭和進出水之間，泵進出水口在泵底同一直線上，可以根據需要智能保護器，對多級離心泵干轉、缺相、過載等進行有效保護。立式多級離心泵可以適用于工業液體的各種不同介質，下面講解立式多級泵的拆卸及注意事項。

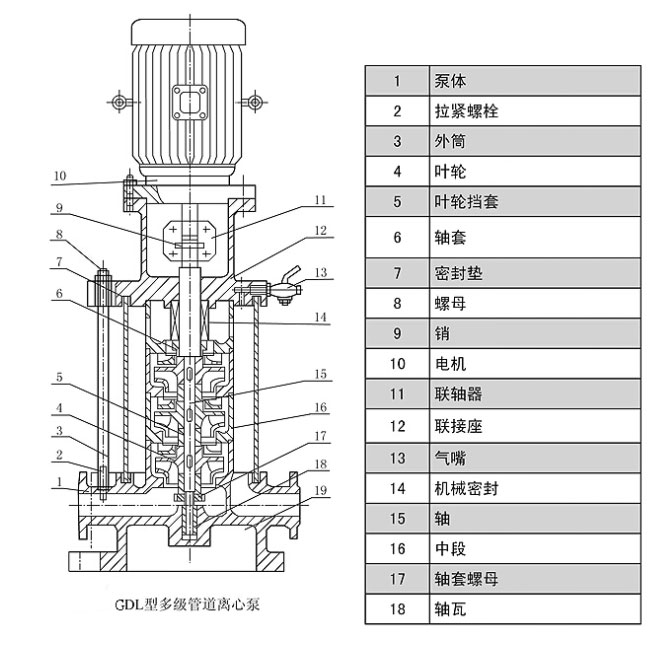

立式多級離心泵拆卸圖

立式多級泵的拆卸

1.拆卸軸承體。前后側軸承連接螺栓拆下。把軸瓦或者軸承連同軸承架沿軸向拉出。

2.拆卸軸封。把壓蓋和泵體的連接螺母先擰下，并且沿著軸向拉出填料壓蓋，接著拿出所有的填料。

3.拆卸平衡裝置。擰下尾蓋和尾端之間的連接螺母，尾蓋拆卸。

4.拆卸尾端。把平衡盤和平衡環拆出。穿杠螺栓螺母先拆卸，接著抽出穿杠螺栓，輕輕敲擊后段，松動后即可拆卸。

5.拆卸離心泵葉輪。用工具輕輕敲擊葉輪周圍，使其松動后即可拆下。

6.拆卸中斷。用撬棒撬動中斷兩腳可輕松拿出。接著拿出中斷后，再把口環拆下，接著拆卸擋套與導翼等。

7.其他中段和葉輪拆下。接著拆下吸入蓋。

8.拆卸之一過程中，把拆下的葉輪、鍵、導翼、中斷等零部件都應該編號存放。

立式多級泵的拆卸注意事項

1.拆卸立式多級泵前，把泵里的介質排放干凈。假如里面有腐蝕性介質，排放好后再用清水清洗。

2.拆卸好的零部件應該輕拿輕放，不可以磕碰，不可以摔傷，不可以落地。

3.不能松動電機的地腳螺栓，避免影響安裝時立式多級泵的找正。

立式多級泵的拆卸及注意事項由離心泵廠家總結。
