工程塑料氣動隔膜泵也被稱為塑料氣動隔膜泵，工程塑料氣動隔膜泵的工作原理是利用壓縮空氣為動力源，針對各種耐腐蝕、易揮發、易燃易爆和帶有顆粒的液體介質都可以抽光吸盡，通過性能強，可以通過10毫米的固體顆粒介質。隔膜泵是依靠隔膜把泵送液體與泵缸分開，進而保護立柱和泵缸。隔膜左側和液體接觸部分分別由耐腐蝕材料制成，隔膜右側灌滿水或者油。

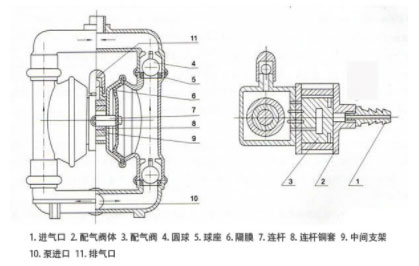

工程塑料氣動隔膜泵結構示意圖

工程塑料氣動隔膜泵結構

工程塑料氣動隔膜泵的內部結構是由許多配件構成，有進氣口、配氣閥體、配氣閥、圓球、球座、隔膜、連桿、連桿銅套、中間支架、泵進口、排氣口等配件組合構成。主要由進進排氣口、隔膜組件、球閥組件構成。

進排氣口：可以輸送介質和排出介質的作用。

隔膜組件：隔膜連桿、隔膜墊片、隔膜螺栓和O型密封圈與隔膜構成。隔膜把腔體分開為氣腔和流腔，隔膜組件在氣源的動力下往復運動，使流體腔和氣腔間形成壓力差。

球閥組件：圓球和球座以及O型密封圈構成，單向閥起作用。

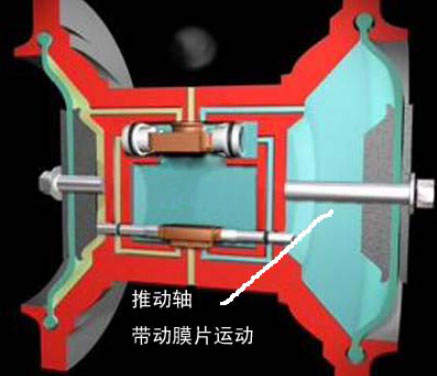

工程塑料氣動隔膜泵工作原理圖

工程塑料氣動隔膜泵工作原理

工程塑料氣動隔膜泵原理是在對稱的工作腔里，各配有一塊彈性隔膜，連桿把兩塊隔膜結合在一起，壓縮空氣從QBK工程塑料氣動隔膜泵的進氣接頭進入配氣閥后，兩個工作腔的隔膜進行推動，使連桿連接的兩塊隔膜一起運動。另一工作腔里的氣體從隔膜的背面排出體外。一旦結束運動。配氣閥自動地把壓縮空氣引入另一工作腔，隔膜被推動朝著相反的方向運動，這就形成了兩個隔膜的同步往復運動。每個工作腔內設有兩個單向球閥，隔膜的往復運動會使工作腔里容積發生改變，驅使兩個單向球閥交替地開啟與閉合，使液體連續的被吸盡和排出泵外。

工程塑料氣動隔膜泵結構原理由隔膜泵廠家總結，想了解更多隔膜泵選型等相關知識，請?jiān)诰€(xiàn)咨詢站內資深工程師。
