水泵的種類有很多，有離心水泵、抽水泵、潛水泵、節能水泵、清水泵、循環水泵、污水泵等。水泵的結構形式多種多樣，水泵的組成部件有泵體、泵蓋、葉輪、軸、密封環、葉輪螺母、止動墊圈、軸套、填料壓蓋、填料環、填料、懸架軸承部件。其中主要組成部件由吸入部件、葉輪、導出部件、支撐部件、軸封部件、平衡裝置、其他輔助裝置組成。

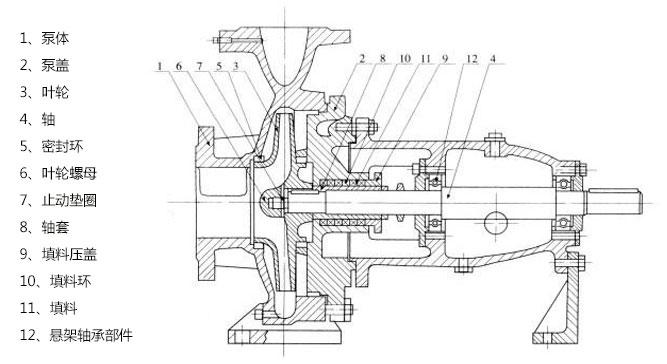

水泵零部件名稱圖解

水泵的主要組成部件

吸入部件

吸入部件在葉輪的前面，主要作用是引導液體順利地流進葉輪。

葉輪

葉輪是水泵的重要組成部件之一，也被人們稱為過流部件的“心臟”。水泵葉輪的作用是把機械能轉換為液體的能量。葉輪從結構上可以分為單級單吸、單級雙吸、半開式、閉式、開式葉輪。

導出部件

導出部件也被稱為壓水室，在葉輪的外面或者后面，導出部件的作用是把葉輪流出的液體聚集起來導出，或者導入下一級葉輪，把液體的一部分動能轉化為壓力能。

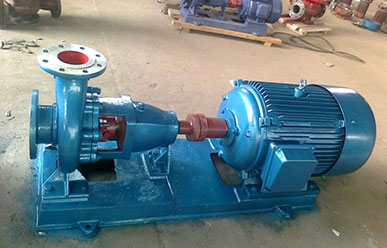

水泵

支撐部件

支撐部件可以承受部分軸向力和徑向力，可以使葉輪運行工作。種類有臥式離心泵和立式離心泵。

軸封部件

軸封部件可以防止泵內的液體滲漏，防止空氣進入水泵內。種類有機械密封和填料密封兩種。

平衡裝置

平衡裝置的作用是平衡軸向力或者減小軸向力。

其他輔助裝置

其他輔助裝置有冷卻系統和潤滑系統兩種。

水泵的組成部件由水泵廠家概述總結。
