水泵工況點指的是指離心泵運行時，實際的出水量、揚程、軸功率、效率等等，把這些值在揚程曲線、功率曲線、效率曲線上體現出來，就成為了一個具體的點，這個點就被稱為水泵工況點。那什么是設計工況點，什么又是實際工況點？

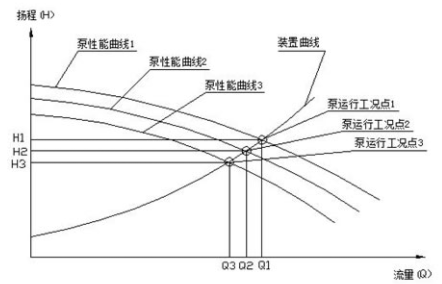

圖一離心泵工況點
設計工況點是指離心泵工作效率最高的點，實際工況點是指離心泵在實際的輸送過程中與管路相連，特性曲線和管路特性曲線相交的那個點，就是指實際工作的下的流量和效率等等。想要在運用時要發揮水泵的潛在能力,必須在泵出口配上管道才能把水輸送到高處而不是不接管道就能?chē)姷奖勉懪扑鶚?biāo)的揚程數。
水泵運行工況點確定：
基本公式水泵特性曲線方程:
H=H(Q)
水泵裝置曲線方程:
H=Hsr+∑h=Hsr+SQ2
運行工況點:兩曲線的交點（方程之解）A(Q,H)，即:
H(Q)=Hsr+SQ2
一般來說離心泵設計工況點是廣義的，當離心泵設備投入到固定的裝置中運作之后，其流量、揚程的參數就自動根據裝置參數匹配了，實現了離心泵設備在裝置中平衡的運行工況。
