1、潛污泵常用的兩種安裝方式

潛水排污泵的安裝條件簡單，流量覆蓋范圍比較大，從不到 10m3/h 到幾千 m3/h，是水處理工程特別是中小型工程中最常用的起重設備之一。潛水排污泵常見的安裝方式主要分為兩種：立式安裝和臥式安裝。

①立式安裝:將立式泵按主軸垂直方向安裝在地基、支架上。該泵安裝主要由泵的工作環境限制、安裝空間限制和設計因素決定的。

②臥式安裝將臥式泵按主軸水平方向安裝在地基、支架上，這是大多數潛污泵的安裝方式。

2、潛污泵各種安裝方式詳解圖

潛污泵移動式軟管（硬管）安裝：

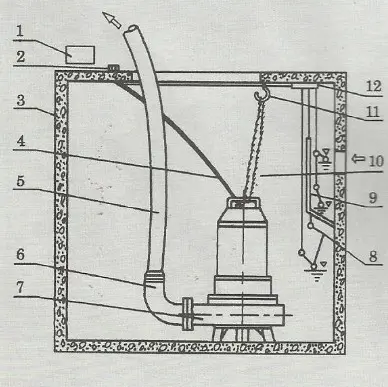

圖一潛污泵安裝方式詳解圖

移動式安裝是指泵的出水管通過軟管直接連接到水面，潛水排污泵在池底自復位或通過鐵鏈懸掛在起重裝置上。移動安裝不需要耦合器和底部固定，檢修時只需要將管道一起起吊即可。同時由于安裝方式，難以承擔較大的力矩，所以只適用于小型的潛水排污泵。

潛污泵耦合式安裝：

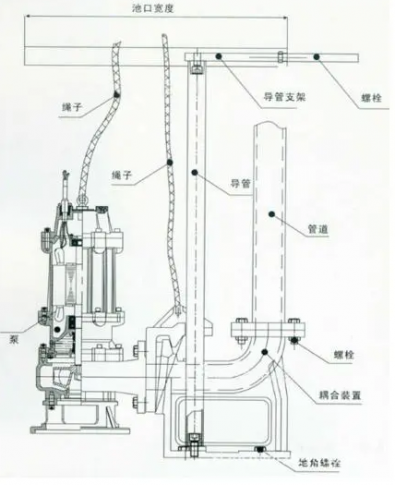

圖二潛污泵耦合式安裝圖

其中耦合式安裝是通過耦合器將泵與管道相連，泵與出水管路脫離比較方便，在檢修時用起吊裝置將泵起吊即可。耦合式的安裝適合各種規格的潛污泵，是潛污泵最常用的安裝方式之一，耦合器正常由設備廠家成套供貨。

3、潛水排污泵固定安裝方法及步驟

導桿及排污泵座的安裝：

吊起泵體，緩慢下降至機組地基上，泵座上的螺栓孔正對著基礎上預埋的地腳螺栓，泵座在找平后，擰緊地腳螺栓。導桿的底部與泵座采用螺紋、螺栓或插入式并聯接，頂部與支撐架相連接，支撐架與導桿通常用碳鋼管、不銹鋼或鍍鋅鋼管制成。

泵體的安裝：

吊起泵體，將耦合裝置(耦合裝置、潛水泵及電機通常制成整套設備)放到導桿內，使泵體沿著導桿緩慢下降，直至耦合裝置與泵座上的出水彎管相連接，水泵出水管與出水彎管進口中心線重合。

出水管及附件的安裝：

水泵出水管與出水彎管采用法蘭連接，出水管上的其他附件包括閘閥、膨脹節及逆止閥等采用法蘭相連接。

水泵廠家總結。
