化工泵常用泵種類分析

按泵的工作原理和結構分類:

1.葉輪式泵:它是依靠旋轉的葉輪對液體的動力作用，將能量連續傳遞給液體，使液體的速度能和壓力能增加，隨后通過壓力室將大部分速度能轉換為壓力能,葉輪式泵包括離心泵、混流泵、軸流泵、旋渦泵、高速切線泵。

2.容積式泵:它是依靠工作室容積周期性變化，將能量傳遞給液體，使液體的壓力增加，達到輸送液體的目的。它可分為往復泵和轉子泵。

3.其他類型泵:包括依靠電磁力輸送電導體流體的電磁泵;依靠流體流動的能量輸送液體的噴射泵、空氣揚水泵以及依靠水流本身的位差能來輸送液體的水擊泵等。

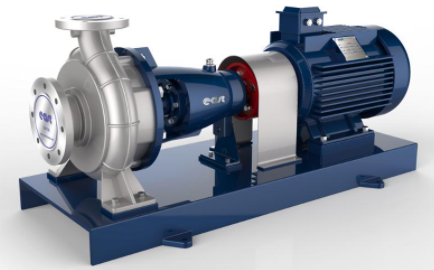

圖一 化工泵

按用途分類：

1.工藝流程泵:包括進料泵、回流泵、循環泵、塔（釜）底泵、產品泵、沖洗泵、排污泵等。

2.公用工程泵:包括鍋爐用泵、涼水塔泵（冷卻水泵、循環泵)、水源用深水泵、排污用排污泵、消防用泵、衛生用泵等。

3.輔助用途泵:包括潤滑油泵、密封油泵等。

4.管路輸送泵:包括輸油管線用泵、裝卸用泵等。

5.按使用條件分類:

6.大流量泵與微流量泵:流量分別300m3/min0.01L/h。

7.高溫泵與低溫泵:高溫高達500℃，低溫低至一253℃。

8.高壓泵與低壓泵:高壓高達200MPa,低壓低至真空度為2.66~～10.66kPa。1.1.3.4高速泵與低速泵:高速高達24000r/min，低速低至5~10r/min。1.1.3.5高黏度泵:黏度達數萬泊（1P=0.1Pa.s1.1.3.6精確計量泵:流量的計量精度達±0.3%。

按吸入方式分類

1.單吸泵:裝單吸葉輪。

2.雙吸泵:裝雙吸葉輪。

按葉輪的數量分類

1.單級泵:裝有一個葉輪。

2.多級泵:在同一根軸上裝兩個以上的葉輪。

按泵體的結構形式分類

1.透平泵:裝設有導向葉片，通過降低液體的流出速度來提高壓力。

2.蝸殼式泵:無導向葉片，葉輪排出側具有帶蝸室的殼體。

3.雙蝸殼泵:葉輪排出側具有雙蝸室的殼體。

4.筒式泵:內殼體外裝有圓筒狀的耐壓殼體。

5.雙殼泵:指筒式泵之外的雙層殼體泵

按產生的壓力分類

1.低壓泵:總水頭壓力<2MPa。2.1.2.4.2中壓泵:總水頭壓力為2~6MPa。

2.高壓泵
