氣動隔膜泵作為一種新型的輸送機械，利用的是壓縮空氣作為動力源，均能予抽光吸盡各種腐蝕性液體、帶顆粒液體、高粘度、易揮發、易燃、含有劇毒的液體，對于各種腐蝕性液體均能使用。

其有四種材質的·氣動隔膜泵:工程塑料、鋁合金、不銹鋼、鑄鐵。氣動隔膜泵根據所抽吸液體的介質分別采用丁腈橡膠、氯丁橡膠、氟橡膠、聚四氟乙烯、聚四六乙烯等，以滿足不同用戶的需要。該泵自生產以來，已被國內一千多家石油、化工、電子、陶瓷、紡織、油漆、制藥機械系統單位采用，安置在各種特殊的場合，用來抽送各種常規泵所不能抽吸的介質，且能替代齒輪泵的一種理想產品，均取的了滿意的效果。

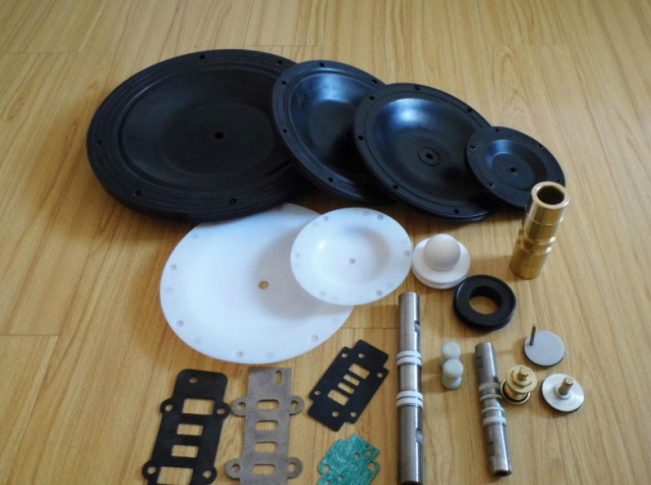

氣動隔膜泵配件主要有：隔膜片、密封球、密封座、助動軸密封圈、助動滑塊、活塞、活塞套、連桿軸、滑塊、滑板、蓋板墊、O型圈、Y型O型圈、蝶型O型圈等等。

圖一 氣動隔膜泵分解圖

氣動隔膜泵在安裝過程中由于使用的地點的不同，安裝方式也是不盡相同，以下是依據用戶的使用經驗繪制的安裝示意圖，供選擇該系列產品的用戶參考。

圖二 氣動隔膜泵標準配置圖

隔膜泵安裝：如若忽略安裝細節、長期的細心策劃和研究及挑選將仍可能導致效果不理想以及會影響泵的使用壽命。

位置：噪音、安全及其他邏輯因素通常都對設備應安裝的位置有要求。有沖突要求的并聯安裝將可能導致使用區域受到阻塞，影響到了其他泵的安裝。

使用：首先，泵的位置必須是便于使用的，這樣將會便于維修人員進行日常檢查及調試。

供氣：每臺泵應有一條通氣管，通氣管需要提供足以達到理想泵送流量狀態的空氣量。氣壓是按不同泵送需求而定，但勿超過7BAR。

安裝高度：請充分考慮泵的自吸能力以避免自吸減少的問題，建議水泵垂直安裝高度不超過5米，盡量減少進口彎頭。

可以安裝活動軟管，消除泵自然往返動作產生的應力。若將泵體與一固定底座連接，在泵體及底座間的安置緩沖墊將會有利于減少泵體的震動。

如果氣動隔膜泵用于送細致介質,則須確認所有的管道接頭是密封不外漏的，且吸程須于泵的能力所及之內。

吸入管的管徑不能小于泵入口端口徑，如輸送高粘度流體的時候，吸入管的管徑要大于泵入口口徑。入口端的吸入配管必須要采用硬質管，才能產生高真空狀態。出口配管的管徑至少與出口徑相等，或者稍微大些，以降低摩擦損失。

隔膜泵廠家總結。
