隔膜泵可用來抽吸各種介質，用途也是十分廣泛，為了買到合適的隔膜泵，我們有必要了解一下隔膜泵的具體選擇方式：

1、隔膜泵的作用方式

圖一 隔膜泵

作用通過執行機構正反作用和閥門的正反作用組合形成。組合形式有4種，即正正（氣關型)、正反（氣開型)、反正（氣開型)、反反（氣關型)，通過這四種組合形成的隔膜泵作用方式有氣開和氣關兩種。隔膜泵又分為氣動隔膜泵和電動隔膜泵，對于隔膜泵作用方式的選擇，主要從三方面考慮:

（1）工藝生產安全;

（2）介質的特性;

（3）保證產品質量，經濟損失降到最小。

2、隔膜泵的流量特性

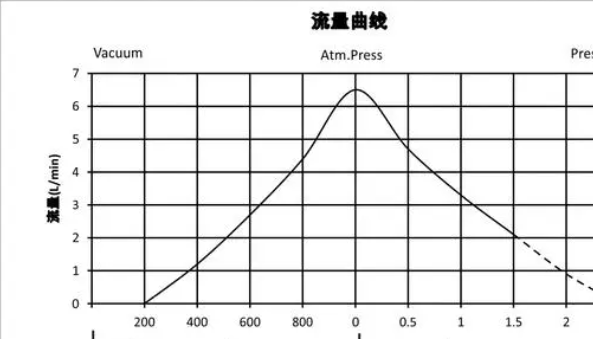

圖二 隔膜泵的流量曲線

隔膜泵流量特性的選擇可以通過理論計算，但所用的方法和方程復雜。目前采用經驗準則，具體從下幾方面考慮:

（1）從調節系統的調節質量分析并選擇;

（2）從工藝配管情況考慮;

（3）從負荷變化情況分析。

3、隔膜泵的口徑選擇

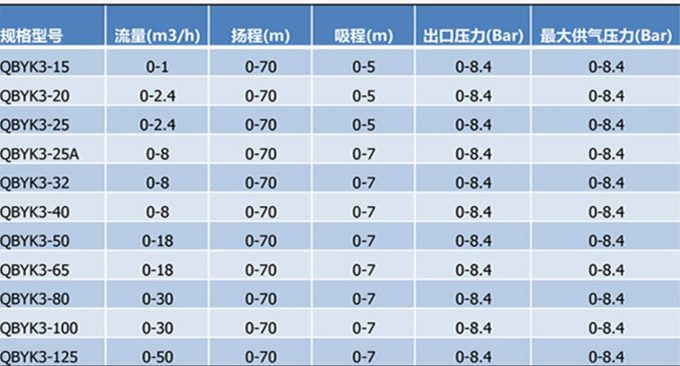

圖三 隔膜泵的選型

（1）計算流量的確定?，F(xiàn)有的生產能力、設備負荷以及介質的狀況，決定流量的qmax和qmin。

（2）閥前后壓差的確定。根據閥流量特性及系統特點選定s（阻力系數)，再確定計算壓差。

（3）計算cv。根據所調節的介質來選擇合適的計算公式和圖表，求得cmax和cmin。

（4）選用cv。根據cmax，在所選擇的產品標準系列中選取>cmax且與其最接近的一級c。

（5）隔膜泵開度驗算。一般要求最大計算流量時的開度斗90%，最小計算流量時的開度卡10%。

（6）隔膜泵（又稱控制泵）實際可調比的驗算。一般要求實際可調比卡10。

（7）閥座直徑和公稱直徑的確定。驗證合適后，根據c確定。

4、隔膜泵的泵閥類型

（1）耐磨損性當流體介質是含有高濃度磨損性顆粒的懸浮液時，閥芯、閥座接合面每一次關閉都會受到嚴重的摩擦。因此閥門的流路需要光滑、閥的內部材料需要堅硬。

（2）耐腐蝕由于介質具有腐蝕性，在能滿足調節功能的情況下，盡量選擇結構簡單的閥門。

（3）閥芯形狀結構主要根據所選擇的流量特性和不平衡力等因素考慮。

（4）介質的溫度、壓力當介質的溫度、壓力高且變化大時，應該選用閥芯和閥座的材料受溫度、壓力變化小的閥門。

（5）防止閃蒸和空化閃蒸和空化只產生在液體介質。在實際生產的過程中，閃蒸和空化不僅影響著流量系數的計算，還會形成振動和噪聲。

5、隔膜泵的執行機構

對執行機構輸出力確定后，根據工藝使用環境要求，選擇相應的執行機構。對于現場有防爆要求的時候，應選用氣動執行機構，接線盒為防爆型，不能選擇電動執行機構。如果沒有防爆要求，則氣動、電動執行機構都可選用,但從節能的方面考慮,應該盡量選用電動執行機構。對于液動執行機構，其使用率不如氣動、電動執行機構廣泛，但具有調節精度高、動作速度快和平穩的特性，因?yàn)檫@樣，在某些情況下為了達到較好調節效果，必須去選用液動執行機構。

隔膜泵廠家總結。
