中央空調水泵也被人們稱之為中央空調循環泵，中央空調所用的電能消耗是比較大的，配合中央空調循環泵可以節省大量電費。

中央空調水泵節能技術

中央空調水泵節能改造意義

中央空調是耗電量比較大的在每年的電費中，中央空調約占用電量的百分之六十左右。對中央空調節能改造的意義變得尤為重要。在設計制造時中央空調系統需要按照天氣較熱、負荷較大的原則進行設計，并且要留有百分之二十的設計余量，空調大部分時間不會滿負荷運行，有很大的余量存在，節能的潛力是巨大的。

水泵使用的是Y啟動方式，電機啟動電流是額定電流的三到四倍，在強大的電流沖擊過程中，接觸器和電機的使用年限將會大大下降。起動時的機械沖擊與停泵時的水錘現象很容易對水泵造成損壞增加維修難度維修費用也會有所增加。

為了節約能源與費用需要對水泵系統進行技術改造，可以適應變頻器來實現，能達到節能延長電機使用壽命的目的。

變頻器可以根據冷凍水泵與冷卻水泵的負載變化進而調整水泵電機的轉速，在滿足中央空調系統正常工作的前提下，確保冷卻水泵與冷凍水泵作出相應的調節。水泵電機轉速下降后電機會從電網吸收的電能有有所減少。

變頻器是軟啟動方式，使用變頻器控制電機后，電機在啟動時和運行過程中沒有沖擊電流，沖擊電流是影響電機和接觸器使用壽命的主要因素之一，使用變頻器控制電機后可以避免水錘現象?？梢匝娱L(zhǎng)電機和附件的使用壽命。

中央空調水泵節能改造方案

中央空調系統一般可分為冷凍水與冷卻水兩個系統。根據國內外的新技術得出現在水泵的系統節能改造方案大多使用變頻器進行實現。

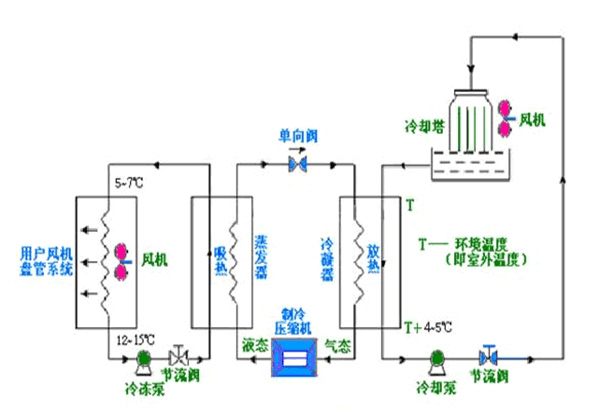

中央空調系統水泵節能改造方案分析圖

冷凍水泵系統的閉環控制

1.制冷模式下冷凍水泵系統閉環控制

這個方案必須確保末端水泵冷凍水流量供給的情況下，冷凍泵的較小工作頻率進行確定，并設定為下限頻率進行鎖定，變頻冷凍水泵的頻率調節是利用安裝在冷凍水系統回水主管上的溫度傳感器檢測冷凍水回水溫度，經由溫度控制器設定的溫度來控制頻率的增減，控制方式為冷凍回水溫度高于設定溫度時頻率無極上調。

2.制熱模式下冷凍水泵系統的閉環控制

這個模式是中央空調中熱水泵運行時冷凍水泵系統的控制方案。和制冷模式控制方案一樣，在確保末端設備冷凍水流量供給的情況下，冷凍泵變頻器工作的較小工作頻率進行確定，并設定頻率進行鎖定，變頻冷凍水泵的頻率調節是利用安裝在冷凍水系統回水主管上的溫度傳感器檢測冷凍水回水溫度，經過溫度控制器設定的溫度控制變頻器的頻率增減。不一樣的是冷凍回水溫度低于設定溫度時頻率會無極上調，溫度傳感檢測到的冷凍水回水溫度越高變頻器的輸出功率就會越低。

利用安裝在冷凍水系統回水主管上的溫度 傳感器來檢測冷凍水的回水溫度，可以直接通過設定變頻器參數確保系統溫度控制在所需范圍之內。

冷卻水系統的閉環控制

冷卻水系統進行改造的節能方案節能效果比較明顯。這個方案在保證冷卻塔有一定的冷卻水流出的前提下，利用控制變頻器的輸出頻率來調節冷卻水流量，冷卻水出水溫度低時可以減少冷卻水流量，冷卻水出水溫度較高時可以加大冷卻水流量，實現中央空調循環泵正常工作的情況下達到節能增效的目的。

現在的控制方式大部分都會先確定冷卻泵變頻器工作的較小工作頻率，設定為下限頻率進行鎖定，變頻冷卻水泵的頻率是選取冷卻管進出水溫度差與出水溫度信號進行調節。進出水溫差高于設定值時，頻率無極上調，進出水溫差低于設定值時，頻率無極下調，冷卻水出水溫度超過設定值時，頻率優先無極上調，冷卻水出水溫度小于設定值時，按照溫差變化進行調節頻率，進出水溫差越大變頻器的輸出頻率也會隨之變高。進出水溫差越小變頻器的輸出頻率也會隨之降低。

經過多次試驗得出，現在用在冷卻水系統閉環控制的變頻控制柜使用制冷模式下冷凍水泵系統閉環控制的方式比較好。

變頻器可以較好的控制中央空調冷卻水泵的運行頻率，可以達到很好的節能效果。在負載不滿的情況時，冷卻水泵可以在低負載運行狀態可以達到節能的目的。在外界負載滿載的情況下仍然可以快速達到上線滿載狀態，不會因節能而影響系統正常功能。

和其他控制方式相比優點如下：

（1）節能效果比較明顯。冷卻水出水溫度小于溫度上限設定值時，可以使用冷卻管進出水溫度差對頻率進行無極調節，可以使用上下溫度進行調節，節能效果比較明顯，經過試驗證明節能率要提高百分之五，節能率要高出很多。

（2）只在中央空調冷卻管出水端安裝一個溫度傳感器即可。

（3）冷卻水出水溫度處于溫度下限和溫度上限之間時，利用冷卻水出水溫度進行計算，進而達到對頻率進行無極調速，閉環控制快速準確。

經過實踐表明循環系統節電率在百分之二十左右，節電效果較為明顯，可以使電機和接觸器以及配件使用壽命大大延長，可以為用能單位帶來很好的經濟效益。
