單級單吸離心泵的葉輪只有一個，多級泵的葉輪有2個或者2個以上。單級雙吸泵和多級雙吸泵的區別是結構特點各不相同。

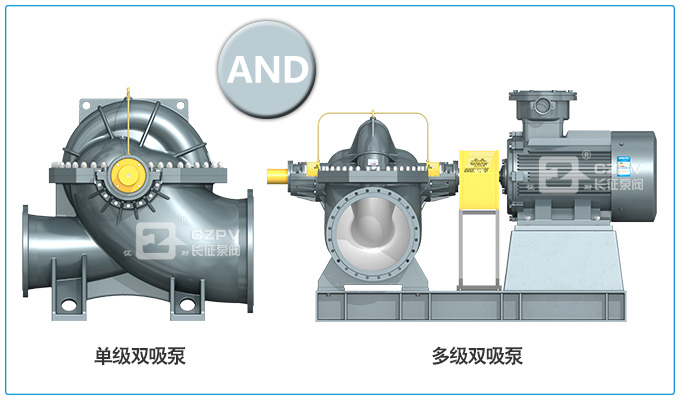

單級雙吸泵和多級雙吸泵

單級雙吸泵和多級雙吸泵的區別

單級雙吸泵的結構特點

單級雙吸泵是一款常用于水力工程、農田灌溉、石油化工、消防工程等環境中使用的臥式單級雙吸離心泵，泵送的介質中不可以含有固體顆粒雜質和腐蝕性液體。泵送的介質不可以高于80鍍，進口離心泵進口的葉輪不能高于0.6Mpa。單級雙吸中開泵的獨特結構是只有一個葉輪但是通道有兩個，這樣可以使泵送的液體流量增大了。

單級雙吸離心泵是由泵體、泵軸、泵蓋、葉輪、密封環、軸承部件、軸封等零部件構成的，易損件有葉輪、密封環、軸套、填料或者機封等。進出口位于平進平出方向，均位于雙吸泵軸中心線的下面。這樣有利于對單級雙吸泵進行檢修，無需對進出水口和電機進行拆卸。泵蓋的回水槽改變?yōu)橥饷婀芩?。S型雙吸離心泵使用的是填料密封，環境特殊的情況下可以使用機械密封。

單級雙吸泵是軸向中開式結構，雙吸泵的進口與出口和泵體鑄在一起。高揚程壓水室使用雙蝸殼進行設計，針對多級中開泵使用每相鄰的兩級葉輪將各自的壓出室布置成相差180°，確保徑向力可以得到平衡，使雙吸離心泵的運行更可靠，并且對單級雙吸離心泵進行強度分析，在保證泵體工作受壓的情況下，將強度進行變小。單級雙吸泵可以根據用戶需求，選擇臥式或者立式兩種安裝方式。

1.軸承配置更加簡單可靠。

2.提供可供選擇的密封結構設計。

3.采用雙蝸殼式流道設計平衡徑向力。

4.采用雙吸式葉輪平衡了軸向力，抗氣蝕能力也會得到提高。

5.臥式水平中開式結構，吸入口和吐出口都在泵座上，雙吸泵進行維修時無需移動管路，單級雙吸泵的維護拆裝更加便捷。

多級雙吸泵的結構特點

多級雙吸離心泵是兩級單吸水平中開式離心泵，多級雙吸中開離心泵適用于泵送清水或者物理化學性質類似于清水的其他液體，泵送介質的溫度是零下二十到八十?dāng)z氏度。

1.背靠背的葉輪設計方式，軸向力得到了平衡，葉輪使用雙吸式結構，確保軸向力得到平衡，適用于泵送磨蝕性介質的場合使用，葉輪裝有可以排沙能力的葉輪密封環，可以保護葉輪不會磨損，可以大幅度減少泵體密封環的磨損將所有葉輪進行了靜平衡。

2.雙蝸殼式流道設計平衡徑向力，葉輪使用對稱布置的結構，大部分水力推力可以得到平衡。

3.垂直半分的密封環結構可以使多級雙吸泵的安裝更加方便，進而確保了雙吸泵的動平衡，使多級雙吸泵的運行更加平穩。

4.對雙吸泵的流場用CFD軟件進行分析并結合三維設計體現出高效和節能。

5.可以根據有沒有氣蝕要求選擇奇數級泵或者帶誘導輪結構。

6.多級雙吸泵的結構是出口在水泵的中部，密封承壓是雙吸泵揚程的一半加進口壓力可以保證密封可靠，可以根據泵送的介質選擇不同的密封形式和密封沖洗系統。軸封可以根據用戶需求使用機械密封或者填料密封。

7.新型軸承部件設計可以使軸承裝配簡潔可靠，軸承是滾動軸承使用油脂潤滑?？梢愿鶕?jù)用戶需求使用稀油潤滑。

8.臥式水平中開式結構使吸入口與吐出口都在泵座上，水平吸入水平吐出。多級雙吸泵是水平中開式結構，檢修過程中無需拆卸進出口管路，打開泵蓋就能對轉子部件進行檢修，雙吸泵的維護與拆裝比較方便。

單級雙吸泵和多級雙吸泵的區別由離心泵廠家總結。推薦閱讀：單吸泵與雙吸泵的區別？
