自吸泵的揚程指的是自吸泵本身可以揚水的高度，也就是說自吸泵可以將水送到的高度，通常用字母H來表示，單位通常用m來表示。自吸泵的揚程通常是指吸水揚程與壓水揚程組合而成，常用的自吸泵揚程計算公式：H=（p2-p1）/pg+（v22-v12）/2g+z2-z1。其中字母H-表示自吸泵揚程，單位用m來表示；p2、p1-指的是自吸泵進出口處液體的壓力，用字母Pa來表示；v1、v2-指的是流體在自吸泵進出口處的流速用單位m/s；z2、z1-指的是進出口高度，單位用m來表示；p-指的是液體的密度，單位用kg/m3；g-指的是重力加速度，用單位m/s2。

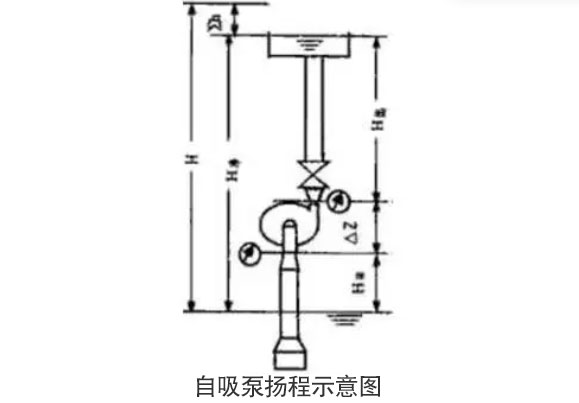

自吸泵揚程示意圖
自吸泵的銘牌上標注的揚程為額定流量時的出口壓力，但有的也會標注截止揚程。自吸泵標注的50米指的是額定流量的50米揚程，假如流量小于額定流量自吸離心泵的出口壓力應該大于50米，截止時很可能達到100米。具體要根據流量揚程的曲線來定。
自吸泵的揚程分類
自吸泵的揚程有四種可分為：出水揚程（上揚程）、吸水揚程（下?lián)P程）、總揚程（實際揚程/凈揚程）以及裝置揚程。
出水揚程：指的是從自吸泵中心到上位水面的高度，通常被稱為上揚程。
吸水揚程：指的是從自吸泵中心到下位水面的高度，通常被稱為下?lián)P程。
總揚程：指的是從下位水面到上位水面的高度，指的是上揚程加上下?lián)P程之和，一般又被稱為實際揚程或者凈揚程。
裝置揚程：指的是總揚程加上整個管道、水泵系統的阻力損失。
自吸泵的揚程計算公式
自吸泵的揚程計算公式得出兩種估算方法，具體如下：
①一般選用比轉數在130～150的高揚程自吸泵，高揚程自吸泵的流量應該在冷水機組額定流量的1.1～1.2倍之間。單泵時取1.1倍，兩臺泵并聯時取1.2倍。按照估算大致選取100米管長的揚程損失是5mH2O，高揚程自吸泵揚程（mH2O）。
Hmax=△P1+△P2+0.05L（1+K）
△P1-表示冷水機組蒸發器的水壓降
△P2-表示該環中并聯的各占空調末端裝置的水壓損失較大的一臺的水壓降。
L-表示較為不利環路的管長
K-表示較為不利環路中局部阻力測量長度總和與直管總長的比值，較為不利的環路較長時K值取0.2～0.3，較為不利的環路較短時K值取0.4～0.6。

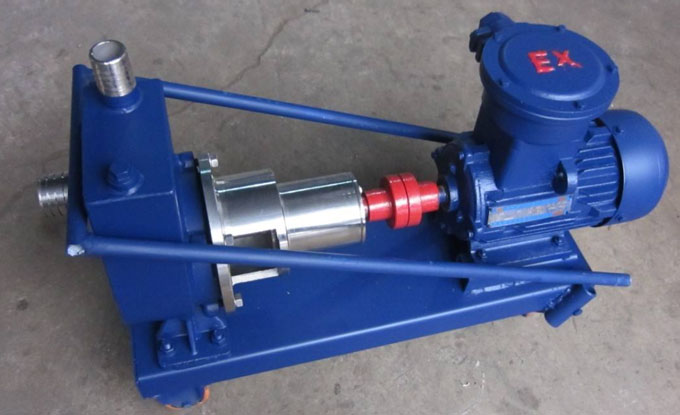

自吸泵
②這里所講的閉式空調冷水系統的阻力組成是系統中常用的系統。
（1）冷水機組阻力：是機組制造廠提供通常為60kpa～100kpa。
（2）管路阻力：局部阻力、摩擦阻力。假如取值較大則管徑小，但是高揚程自吸泵運行時能耗大。假如取值較小則相反。設計中冷水管路的比摩阻可以控制在150～200pa/m范圍內，管徑較大時取值可以小一些。
（3）調節閥的阻力：空調房間的總要求是控制室溫的，利用在空調末端裝置的水路上設置電動二通調節閥是實現室溫控制的有效途徑。二通閥的規格是閥門全開時的流通能力和允許壓力將來選擇的。假如允許壓力降取值較大，則閥門的控制性能較好。假如取值小，則控制性能較差。閥門全開時的壓力降占該支路總壓力降的百分?jǐn)?shù)被稱之為閥權度。
（4）空調末端裝置的阻力：末端裝置的類型分別是組合式空調器、風機盤管機組等。這些阻力是根據設計提出的空氣進出空調盤管的參數、水溫差、冷量等進行計算的，很多額定工況可以在自吸泵樣冊中找到，阻力通常在20kpa～50kpa之間。
自吸泵的揚程計算公式由水泵廠家總結。推薦閱讀：自吸泵吸程可達多少米？
